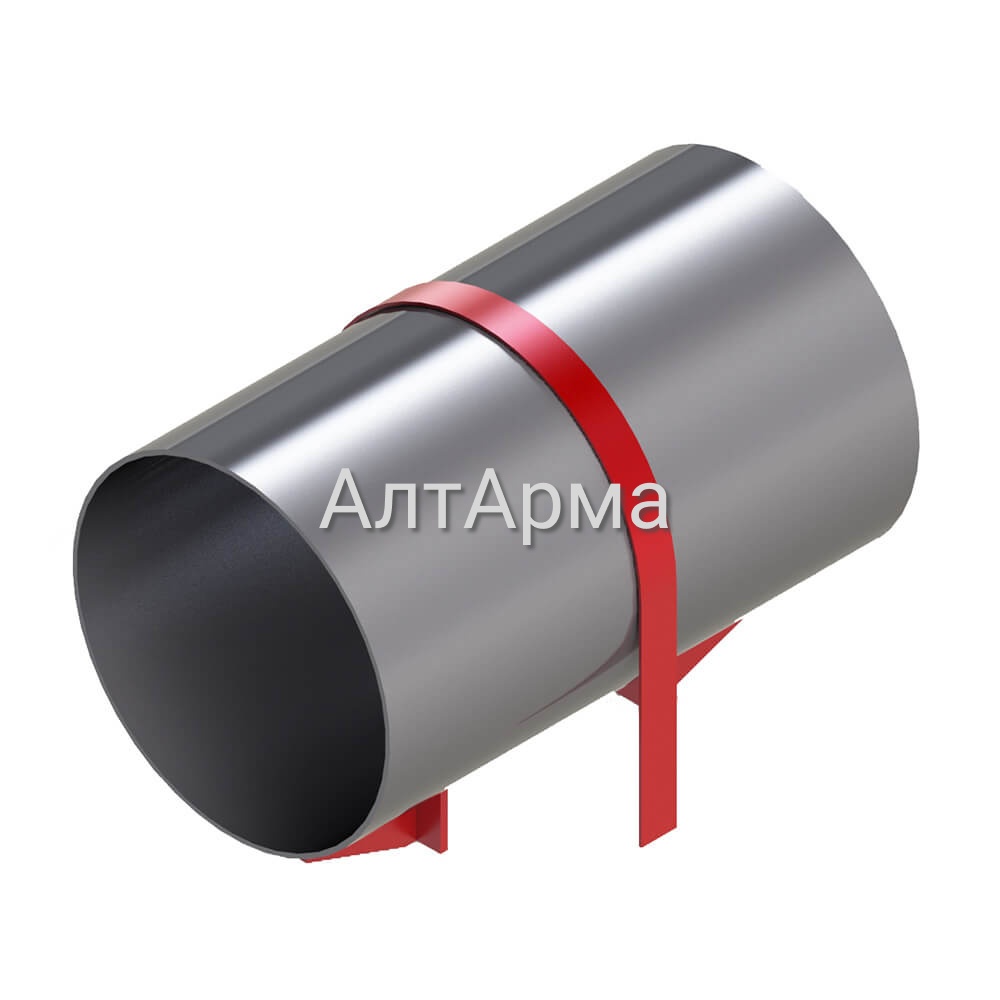

Опора неподвижная хомутовая ТС-669.00.00

Собственное производство

Сертификат и паспорт качества
на продукцию

Контроль ОТК на всех,
этапах производства

Доставка во все,
регионы России и СНГ

Бесплатная доставка до терминала транспортной компанией

Быстрый расчёт заявок

Специальные цены и скидки на объёмы

Консультация по техническим вопросам

Описание
Техническая документация

Описание

Прайс-лист наопоры неподвижные хомутовые ТС-669.00.00

№	Наименование	Дн	Осевая сила Q, кН (mc)	Вертикальная сила Р, кН (mc)	S	Н	В	Масса изделия, кг
1	ТС-669.00.00	108	25 (2,5)	25 (2,5)	4	110	70	3,5
2	ТС-669.00.00 - 01	133	25 (2,5)		4	134	80	3,8
3	ТС-669.00.00 - 02	159	30 (0,3)		4,5	164	90	5,1
4	ТС-669.00.00 - 03	219	70 (0,7)	40 (4,0)	6	216	120	9,6
4	ТС-669.00.00 - 03	219	90 (0,9)	50 (5,0)	7	216		10,0
5	ТС-669.00.00 - 04	273	90 (0,9)		7	246		12,1
5	ТС-669.00.00 - 04	273	120 (12)		8	246		9,8
6	ТС-669.00.00 - 05	325	90 (9)		7	270	120	12,1
6	ТС-669.00.00 - 05	325	120 (12)	70 (7)	8	270	120	12,1
7	ТС-669.00.00 - 06	377	150 (15)	70 (7)	9	300	140	15,0
8	ТС-669.00.00 - 07	426	90 (9)	70 (7)	7	338	160	23,0
8	ТС-669.00.00 - 07	426	150 (15)	70 (7)	9	338	160	23,0
9	ТС-669.00.00 - 08	530	80 (8)	70 (7)	7	393	200	28,6
			100 (10)		8
			120 (12)		9
10	ТС-669.00.00 - 09	630	100 (10)		7	445	240	38,1
			140 (14)	100 (10)	9
			180 (18)		10
			220 (22)		11
11	ТС-669.00.00 - 10	720	120 (12)	80 (8)	8	490	280	45,6
			200 (20)	100 (10)	10
			250 (25)		11
			300 (30)		12
12	ТС-669.00.00 - 11	820	120 (12)	80 (8)	8	540	300	49,0
13	ТС-669.00.00 - 12	920	120 (12)	80 (8)	8	592	320	53,5
			160 (16)	100 (10)	9
			220 (22)		10
			400 (40)		12
14	ТС-669.00.00-13	1020	220 (22)	100 (10)	10	642	360	68,5
			260 (26)		11
			350 (35)		12
			450 (45)		14
15	ТС-669.00.00-14	108	25 (2,5)	25 (2,5)	4	110	70	3,8
16	ТС-669.00.00-15	133	25 (2,5)		4	134	80	4,2
17	ТС-669.00.00-16	159	30 (3,0)		4,5	164	90	5,6
18	ТС-669.00.00-17	219	70 (7,0)	40 (4,0)	6	216	120	9,6
18	ТС-669.00.00-17	219	90 (9,0)	50 (5,0)	7	216		10,0
19	ТС-669.00.00-18	273	90 (9,0)		7	246		12,1
19	ТС-669.00.00-18	273	120 (12)		8	246		10,0
20	ТС-669.00.00-19	325	90 (9)		7	270	120	14,5
20	ТС-669.00.00-19	325	120 (12)	70 (7)	8	270	120	14,5
21	ТС-669.00.00-20	377	150 (15)	70 (7)	9	300	140	17,7
22	ТС-669.00.00-21	426	90 (9)	70 (7)	7	338	160	26,0
22	ТС-669.00.00-21	426	150 (15)	70 (7)	9	338	160	26,0
23	ТС-669.00.00-22	530	80 (8)	70 (7)	7	393	200	32,0
			100 (10)		8
			120 (12)		9
24	ТС-669.00.00-23	630	100 (10)		8	445	240	46,2
			140 (14)	100 (10)	10
			180 (18)		11
			220 (22)		12
25	ТС-669.00.00-24	720	120 (12)	80 (8)	8	490	280	54,5
			200 (20)	100 (10)	10
			250 (25)		11
			300 (30)		12
26	ТС-669.00.00-25	820	120 (12)	80 (8)	8	540	300	59,0
			160 (16)	100 (10)	9
			200 (20)		10
			300 (30)		12
27	ТС-669.00.00-26	920	120 (12)	80 (8)	8	592	320	64,5
			160 (16)	100 (10)	9
			220 (22)		10
			400 (40)		12
28	ТС-669.00.00-27	1020	220 (22)		10	642	360	78,0
			260 (26)		11
			350 (35)		12
			450 (45)		14

Техническая документация

Опора неподвижная хомутовая ТС-669.00.00. Страница 1

Опора неподвижная хомутовая ТС-669.00.00. Страница 2

Опора неподвижная хомутовая ТС-669.00.00. Страница 3

Опора неподвижная хомутовая ТС-669.00.00. Страница 4

Опора неподвижная хомутовая ТС-669.00.00. Страница 5

Опора неподвижная хомутовая ТС-669.00.00. Страница 6

Опора неподвижная хомутовая ТС-669.00.00. Страница 7
