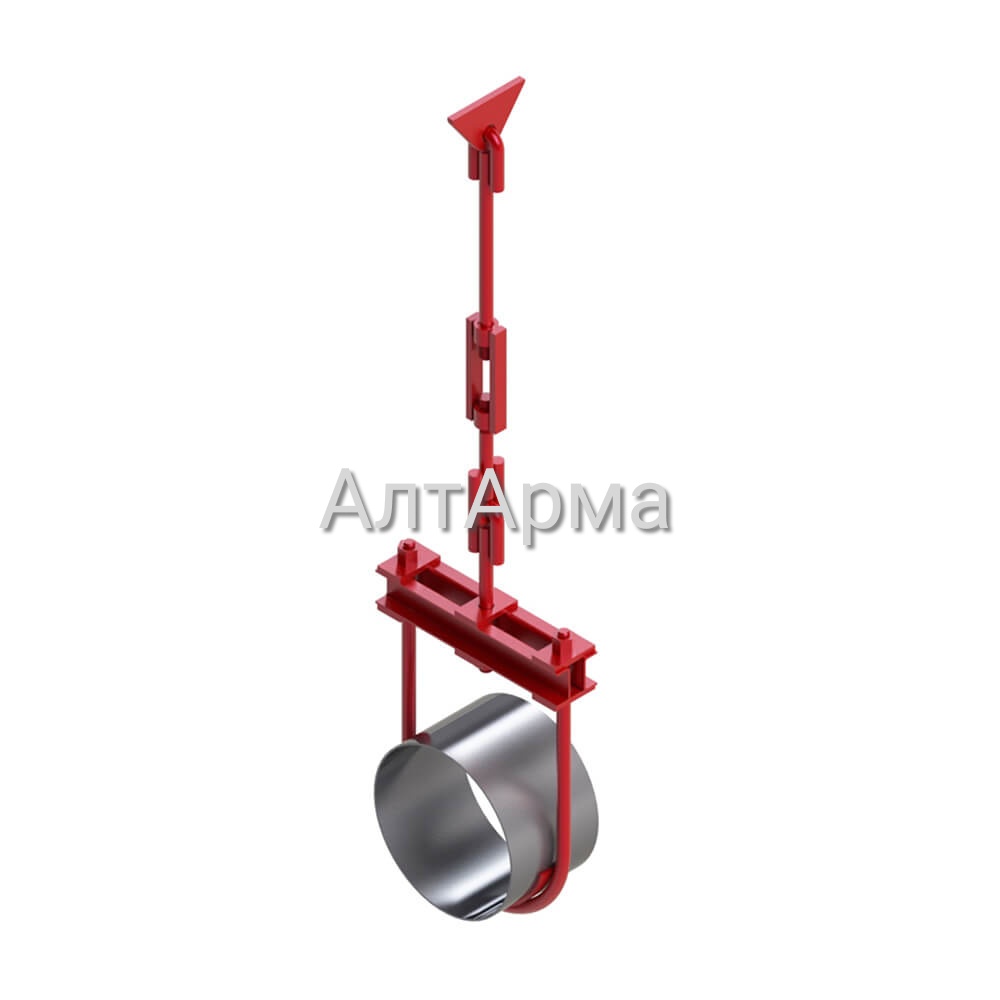

Главная — Продукция — Опоры трубопроводов — Серия 5.903-13 Выпуск 6-95, 7-95, 8-95: Изделия и детали трубопроводов для тепловых сетей — Выпуск 6-95 — Подвеска жесткая горизонтальных трубопроводов ТС-678.00.000
Фильтры

Описание

Прайс-лист на подвески жесткие горизонтальных трубопроводов ТС-678.00.000

Обозначение Dн* Допускаемая вертикальная нагрузка кН (кгс) Е d L* И L Масса, кг
ТС-678.00.000 СБ 273 35 (3500) 370 24 60 450 1360 31,9
ТС-678.00.000-01 325 45 (4500) 450 30 80 500 1425 44,3
ТС-678.00.000-02 377 35 (3500) 500 24 60 530 1440 38,5
ТС-678.00.000-03 62 (6200) 530 36 90 550 15550 60,7
ТС-678.00.000-04 426 45 (4500) 550 30 80 1475 49,6
ТС-678.00.000-05 530 70 (7000) 690 36 90 700 1705 72,1
ТС-678.00.000-06 630 790 750 1755 80,4
ТС-678.00.000-07 273 35 (3500) 370 24 60 450 Lт+1430 31,9
ТС-678.00.000-08 325 45 (4500) 450 30 80 500 Lт+1500 46,6
ТС-678.00.000-09 377 35 (3500) 500 24 60 530 Lт+1510 49,3
ТС-678.00.000-10 62 (6200) 530 36 90 550 Lт+1645 60,7
ТС-678.00.000-11 426 45 (4500) 550 30 80 Lт+1550 49,6
ТС-678.00.000-12 530 70 (7000) 690 36 90 700 Lт+1795 75,9
ТС-678.00.000-13 630 790 750 Lт+1845 80,4

Техническая документация

Хомут жесткой подвески горизонтальных трубопроводов Дн 273 - Дн 630мм ТС-678.00.001

Обозначение Для трубопроводов Dн* R A H H?* d* d? С Длина разв.* Масса, кг
Ном. Ном. Ном.
ТС-678.00.001 159 87 190 380 277 16 М15-8g 2,0 850 1,0
ТС-678.00.001-01 219 118 256 470 332 20 М20-8g 2,5 1065 2,1
ТС-678.00.001-02 273 144 312 600 432 24 М24-8g 1354 4,8
ТС-678.00.001-03 377 198 420 720 498 1655 5,9
ТС-678.00.001-04 530 278 580 830 528 1967 7,0
ТС-678.00.001-05 630 328 680 930 578 2224 7,9
ТС-678.00.001-06 325 172 374 660 458 30 М30-8g 1510 8,4
ТС-678.00.001-07 426 224 478 770 516 1790 9,9
ТС-678.00.001-08 720 372 774 1100 698 2620 14,5
ТС-678.00.001-09 820 422 784 1200 748 2880 16,0
ТС-678.00.001-10 920 474 978 1300 796 3130 17,4
ТС-678.00.001-11 1020 524 1078 1400 846 3390 18,8
ТС-678.00.001-12 1220 624 1278 1600 946 3900 21,6
ТС-678.00.001-13 1420 724 1478 1800 1046 4420 24,5
ТС-678.00.001-14 377 198 432 750 516 36 М36-8g 3,0 1714 13,7
ТС-678.00.001-15 530 278 592 970 656 2240 17,9
ТС-678.00.001-16 630 328 692 1070 706 2500 19,9
ТС-678.00.001-17 426 224 472 770 522 24 М24-8g 2,5 1785 6,3
ТС-678.00.001-18 530 278 586 830 522 30 М30-8g 1965 10,9
ТС-678.00.001-19 630 328 686 930 572 2220 12,3

Прокладка жесткой подвески горизонтальных трубопроводов Дн 273 - Дн 630мм ТС-678.00.002

Обозначение Для трубопроводов Dн* R B* B? S* Длина развертки* Масса, кг
ТС-678.00.002 159 80 166 50 6 217 0,5
ТС-678.00.002-01 219 110 217 60 296 0,8
ТС-678.00.002-02 273 138 276 80 370 1,4
ТС-678.00.002-03 325 164 332 8 440 2,2
ТС-678.00.002-04 377 190 382 508 2,6
ТС-678.00.002-05 426 215 430 575 2,9
ТС-678.00.002-06 530 267 533 100 10 710 5,6
ТС-678.00.002-07 630 317 630 840 6,6
ТС-678.00.002-08 377 190 382 140 8 508 4,5
ТС-678.00.002-09 426 242 483 644 5,7
ТС-678.00.002-10 530 267 533 10 710 7,8
ТС-678.00.002-11 630 317 630 840 9,2
ТС-678.00.002-12 720 362 718 170 960 12,8
ТС-678.00.002-13 820 412 815 1092 14,6
ТС-678.00.002-14 920 462 915 12 1225 19,6
ТС-678.00.002-15 1020 512 1012 1356 21,7
ТС-678.00.002-16 1220 612 1205 1618 25,9
ТС-678.00.002-17 1420 712 1398 1880 30,1

Балка жесткой подвески горизонтальных трубопроводов Дн 273 - Дн 630мм ТС-678.01.000СБ

Обозначение А Е* L** L? b* b?* S* H* И* d k Масса, кг
ТС-678.01.000 СБ 190 250 10 50 120 40 10 100 120 18 6 6,5
ТС-678.01.000-01 226 280 8 48 7,0
ТС-678.01.000-02 256 310 23 7,5
ТС-678.01.000-03 312 370 9 29 130 27 8,7
ТС-678.01.000-04 374 450 8 38 60 34 11,3
ТС-678.01.000-05 420 500 9 40 27 12,1
ТС-678.01.000-06 432 530 49 140 80 16 132 40 16,8
ТС-678.01.000-07 478 550 6 36 130 60 10 120 34 13,0
ТС-678.01.000-08 536 630 7 47 140 80 16 132 40 18,5
ТС-678.01.000-09 592 690 9 49 150 120 152 8 22,9
ТС-678.01.000-10 692 790 24,9

Швеллер жесткой подвески горизонтальных трубопроводов Дн 273 - Дн 630мм ТС-678.01.001

Обозначение H* E±2 Масса, кг
ТС-678.01.001 100 250 2,2
ТС-678.01.001-01 280 2,4
ТС-678.01.001-02 310 2,7
ТС-678.01.001-03 370 3,2
ТС-678.01.001-04 450 3,9
ТС-678.01.001-05 500 4,3
ТС-678.01.001-06 530 4,6
ТС-678.01.001-07 550 4,7
ТС-678.01.001-08 640 5,5
ТС-678.01.001-09 880 7,5
ТС-678.01.001-10 1080 9,2
ТС-678.01.001-11 120 650 6,8
ТС-678.01.001-12 680 7,1
ТС-678.01.001-13 700 7,4
ТС-678.01.001-14 790 8,2
ТС-678.01.001-15 980 10,1
ТС-678.01.001-16 1180 12,2
ТС-678.01.001-17 140 1100 13,4
ТС-678.01.001-18 1300 15,8
ТС-678.01.001-19 160 70 11,1
ТС-678.01.001-20 840 11,9
ТС-678.01.001-21 940 13,3
ТС-678.01.001-22 1300 18,3
ТС-678.01.001-23 1360 19,1
ТС-678.01.001-24 1440 20,2
ТС-678.01.001-25 1460 20,5
ТС-678.01.001-26 200 1400 25,4
ТС-678.01.001-27 1580 28,7
ТС-678.01.001-28 1600 29,1
ТС-678.01.001-29 1680 30,5
ТС-678.01.001-30 1800 32,7
ТС-678.01.001-31 1880 34,2
ТС-678.01.001-32 240 1560 37,1
ТС-678.01.001-33 1660 39,5
ТС-678.01.001-34 1880 44,7
ТС-678.01.001-35 1900 45,2
ТС-678.01.001-36
ТС-678.01.001-37 2080 49,5
ТС-678.01.001-38 300 1760 55,4
ТС-678.01.001-39 1880 59,8
ТС-678.01.001-40 2080 66,1
ТС-678.01.001-41 120 640 6,6
ТС-678.01.001-42 800 8,3
ТС-678.01.001-43 840 8,7
ТС-678.01.001-44 890 9,3
ТС-678.01.001-45 940 9,8
ТС-678.01.001-46 160 100 14,5
ТС-678.01.001-47 1130 15,9
ТС-678.01.001-48 123 17,3
ТС-678.01.001-49 1330 18,7
ТС-678.01.001-50 1530 21,5
ТС-678.01.001-51 1730 24,3
ТС-678.01.001-52 100 630 5,4
ТС-678.01.001-53 120 670 7,0

Планка жесткой подвески горизонтальных трубопроводов Дн 273 - Дн 630мм ТС-678.01.002

Обозначение b? b S* Масса, кг
ТС-678.01.002 170 80 6 0,6
ТС-678.01.002-01 120 40 10 0,3
ТС-678.01.002-02 124 60 0,6
ТС-678.01.002-03 130 40 0,4
ТС-678.01.002-04 60 0,6
ТС-678.01.002-05 140 0,7
ТС-678.01.002-06 80 0,9
ТС-678.01.002-07 160 1,0
ТС-678.01.002-08 150 130 1,3
ТС-678.01.002-09 200 100 1,6
ТС-678.01.002-10 230 1,8
ТС-678.01.002-11 140 140 12
ТС-678.01.002-12 180 100 1,7
ТС-678.01.002-13 200 120 2,3
ТС-678.01.002-14 140 80 16 1,2
ТС-678.01.002-15 150 1,4
ТС-678.01.002-16 170 170 3,6
ТС-678.01.002-17 190 150 3,1
ТС-678.01.002-18 240 120 3,6
ТС-678.01.002-19 270 160 20 6,8
ТС-678.01.002-20 150 140 10 1,6
ТС-678.01.002-21 175 150 2,1
ТС-678.01.002-22 165 165 16 3,4
ТС-678.01.002-23 140 130 10 1,4

Тяга с ушком жесткой подвески горизонтальных трубопроводов Дн 273 - Дн 630мм ТС-678.02.000СБ

Обозначение d* L* L?* L L0* b g Масса, кг
ТС-678.02.000 СБ М24-8g 285 240 60 60 16 2 2,0
ТС-678.02.000-01 М30-8g 322 270 80 70 20 3,7
ТС-678.02.000-02 342 290 3,9
ТС-678.02.000-03 362 310 4,1
ТС-678.02.000-04 М36-8g 353 290 90 80 25 6,4
ТС-678.02.000-05 373 310 5,8
ТС-678.02.000-06 383 320 6,8
ТС-678.02.000-07 423 360 7,1
ТС-678.02.000-08 458 395 7,9
ТС-678.02.000-09 М42-8g 534 460 100 90 30 10,3
ТС-678.02.000-10 М48-8g 625 540 120 100 35 16,4
Подвеска жесткая горизонтальных трубопроводов Дн 273  - Дн 630мм ТС-678.00.000. Страница 1
Подвеска жесткая горизонтальных трубопроводов Дн 273  - Дн 630мм ТС-678.00.000. Страница 2
Подвеска жесткая горизонтальных трубопроводов Дн 273  - Дн 630мм ТС-678.00.000. Страница 3
Подвеска жесткая горизонтальных трубопроводов Дн 273  - Дн 630мм ТС-678.00.000. Страница 4
Подвеска жесткая горизонтальных трубопроводов Дн 273  - Дн 630мм ТС-678.00.000. Страница 5
Подвеска жесткая горизонтальных трубопроводов Дн 273  - Дн 630мм ТС-678.00.000. Страница 6
Подвеска жесткая горизонтальных трубопроводов Дн 273  - Дн 630мм ТС-678.00.000. Страница 7
Подвеска жесткая горизонтальных трубопроводов Дн 273  - Дн 630мм ТС-678.00.000. Страница 8
Подвеска жесткая горизонтальных трубопроводов Дн 273  - Дн 630мм ТС-678.00.000. Страница 9
