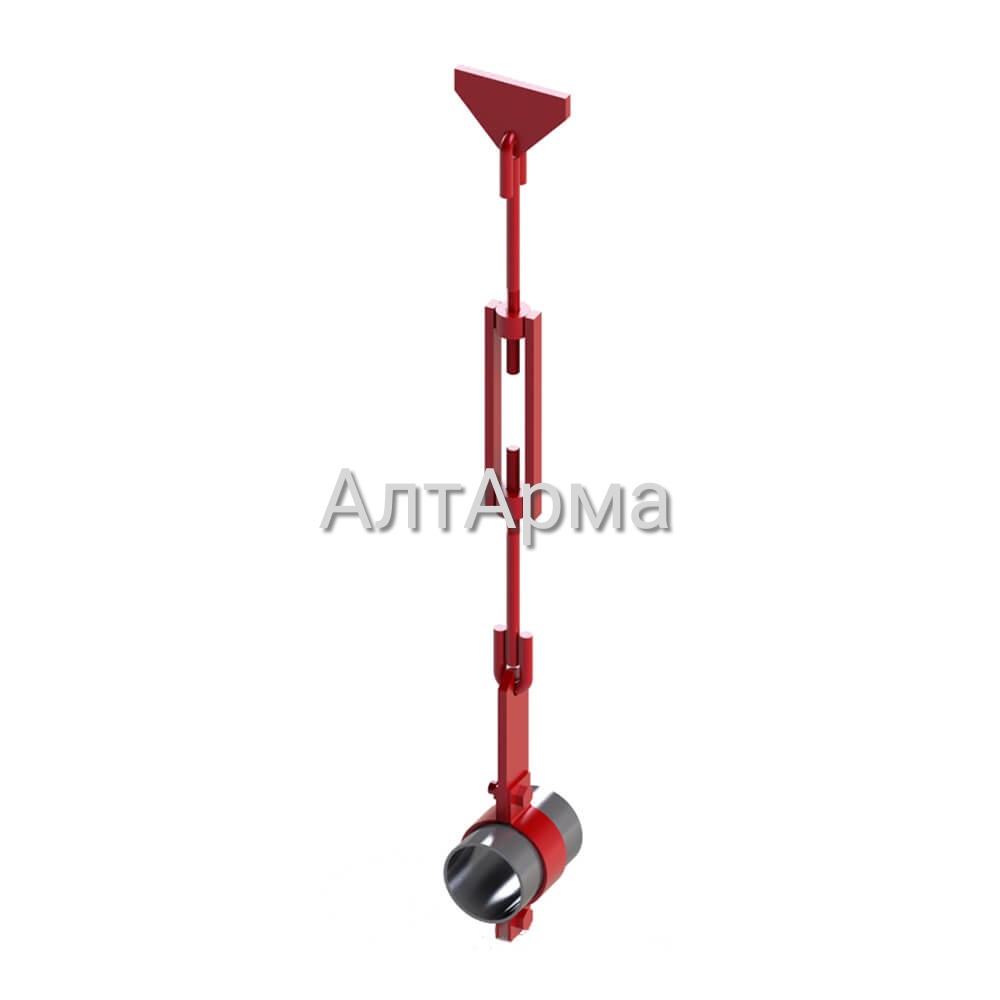

Подвеска жесткая горизонтальных трубопроводов ТС-677.00.000

Собственное производство

Сертификат и паспорт качества
на продукцию

Контроль ОТК на всех,
этапах производства

Доставка во все,
регионы России и СНГ

Бесплатная доставка до терминала транспортной компанией

Быстрый расчёт заявок

Специальные цены и скидки на объёмы

Консультация по техническим вопросам

Описание
Техническая документация

Описание

Прайс-лист на подвески жесткие горизонтальных трубопроводов ТС-677.00.000

Обозначение	Dн	Допускаемая нагрузка кН (кгс)	А	d	И	L	Масса, кг
ТС-677.00.000 СБ	57	1,5 (150)	104	10	128	710	1,5
ТС-677.00.000-01	76	1,5 (150)	124		138	720	1,6
ТС-677.00.000-02	89	3,0 (300)	140		146	725	1,6
ТС-677.00.000-03	108	5,0 (500)	170	16	230	1075	4,7
ТС-677.00.000-04	133	8,0 (800)	194		240	1085	4,9
ТС-677.00.000-05	159	12,0 (1200)	240		270	1115	5,5
ТС-677.00.000-06	219	20,0 (2000)	300	20	330	1180	10,8
ТС-677.00.000-07	273	26,0 (2600)	360	24	360	1270	19,1
ТС-677.00.000-08	325	35,0 (3500)	420	24	390	1300	20,2
ТС-677.00.000-09	377	40,0 (4000)	480	30	400	1325	33,3
ТС-677.00.000-10	426	45,0 (4500)	530		425	1350	35,6
ТС-677.00.000-11	530	45,0 (4500)	640		480	1405	38,3
ТС-677.00.000-12	57	1,5 (150)	104	10	128	Lт +735	1,7
ТС-677.00.000-13	76	1,5 (150)	124		138	Lт +745	1,8
ТС-677.00.000-14	89	3,0 (300)	140		146	Lт +750	1,9
ТС-677.00.000-15	108	5,0 (500)	170	16	230	Lт +1125	4,3
ТС-677.00.000-16	133	8,0 (800)	194		240	Lт +1135	4,9
ТС-677.00.000-17	159	12,0 (1200)	240		270	Lт +1165	5,1
ТС-677.00.000-18	219	20,0 (2000)	300	20	330	Lт +1230	10,7
ТС-677.00.000-19	273	26,0 (2600)	360	24	360	Lт +1340	17,0
ТС-677.00.000-20	325	35,0 (3500)	420	24	390	Lт +1370	21,2
ТС-677.00.000-21	377	40,0 (4000)	480	30	400	Lт +1400	35,1
ТС-677.00.000-22	426	45,0 (4500)	530		425	Lт +1425	37,4
ТС-677.00.000-23	530	45,0 (4500)	640		480	Lт +1480	40,1

Техническая документация

Тяга с серьгой для горизонтальных трубопроводов ТС-677.01.000

Обозначение	Допускаемая нагрузка кН (кгс)	d*	В*	E*	L	b	g	Масса, кг
ТС-677.01.000СБ	2 (200)	8	36	76	28	6	1	0,7
ТС-677.01.000-01	3 (300)	10		76	28	8		1,4
ТС-677.01.000-02	4,5 (450)	12		150	35	10		1,4
ТС-677.01.000-03	15 (1500)	16	56	150	45	12		2,9
ТС-677.01.000-04	24 (2400)	20	63	180	50	14		4,8
ТС-677.01.000-05	34 (3400)	24	70	180	60	16		7,0
ТС-677.01.000-06	55 (5500)	30	80	160	80	20	2	10,3
ТС-677.01.000-07	3 (300)	10	36	76	28	8	1	0,9
ТС-677.01.000-08	4,5 (450)	12	36	150	35	10		1,8
ТС-677.01.000-09	15 (1500)	16	56	150	45	12		3,8
ТС-677.01.000-10	24 (2400)	20	63	180	50	14		5,5
ТС-677.01.000-11	34 (3400)	24	70	180	60	16		9,1
ТС-677.01.000-12	55 (5500)	30	80	160	80	20	2	15,0
ТС-677.01.000-13	80 (8000)	36	100	150	90	25	2	14,8

Тяга с муфтой для горизонтальных трубопроводов ТС-677.01.100

Обозначение	Допускаемая нагрузка	d	d?	d2	L?±2	L?	L0	Масса, кг
ТС-677.01.100	3 (300)	10	М10-8g	М10LH-8g	505	200	100	0,6
ТС-677.01.100-01	4,5 (450)	12	М12-8g	М12LH-8g	705	300	150	1,3
ТС-677.01.100-02	15 (1500)	16	М16-8g	М16LH-8g				2,5
ТС-677.01.100-03	24 (2400)	20	М20-8g	М20LH-8g				3,2
ТС-677.01.100-04	34 (3400)	24	М20-8g	М24LH-8g			200	5,7
ТС-677.01.100-05	55 (5500)	30	М30-8g	М30LH-8g				10,3
ТС-677.01.100-06	80 (8000)	36	М36-8g	М36LH-8g				12,0
ТС-677.01.100-07	110 (11000)	42	М42-8g	М42LH-8g	905	400	250	21,9
ТС-677.01.100-08	150 (15000)	48	М48-8g	М48LH-8g	905	400	250	28,1

Муфта для горизонтальных трубопроводов ТС-677.01.101

Обозначение	Допускаемая нагрузка кН (кгс)	d	d?	L+1	L	α	b	h=R	Масса, кг
ТС-677.01.101	3 (300)	М10-7Н	М10LH-7H	200	18	30	10	14	0,4
ТС-677.01.101- 01	4,5 (450)	М12-7Н	М12LH-7H	250	18	32	10	15	0,7
ТС-677.01.101- 02	15 (1500)	М16-7Н	М16LH-7H	280	30	42	13	20	1,5
ТС-677.01.101- 03	24 (2400)	М20-7Н	М20LH-7H	280	30	48	15	20	1,8
ТС-677.01.101- 04	34 (3400)	М24-7Н	М24LH-7H	300	40	58	19	28	3,5
ТС-677.01.101- 05	55 (5500)	М30-7Н	М30LH-7H	320	50	74	25	38	6,9
ТС-677.01.101- 06	80 (8000)	М36-7Н	М36LH-7H	320	50	80	25	38	7,2

Тяга резьбовая для горизонтальных трубопроводов ТС-677.01.102

Обозначение	Допускаемая нагрузка кН (кгс)	d*	d1	l	L0	C	Масса, кг
ТС-677.01.102	3 (300)	10	М10-8g	200	100	1,6	0,1
ТС-677.01.102-01	4,5 (450)	12	М12-8g	300	150	1,6	0,2
ТС-677.01.102-02	15 (1500)	16	М16-8g	215	50	2,0	0,4
ТС-677.01.102-03	15 (1500)	16	М16-8g	300	150	2,0	0,5
ТС-677.01.102-04	24 (2400)	20	М20-8g	220	50	2,5	0,6
ТС-677.01.102-05	24 (2400)	20	М20-8g	300	150		0,7
ТС-677.01.102-06	34 (3400)	24	М24-8g	240	60		0,8
ТС-677.01.102-07				260	60		0,9
ТС-677.01.102-08				300	200		1,1
ТС-677.01.102-09	55 (5500)	30	М30-8g	250	70		1,3
ТС-677.01.102-10				270			1,5
ТС-677.01.102-11				275			1,5
ТС-677.01.102-12				290			1,6
ТС-677.01.102-13				295
ТС-677.01.102-14				300	200
ТС-677.01.102-15				305	70
ТС-677.01.102-16				310
ТС-677.01.102-17				330			1,8
ТС-677.01.102-18				335			1,8
ТС-677.01.102-19				340			1,9
ТС-677.01.102-20				375			2,0
ТС-677.01.102-21	80 (8000)	36	М36-8g	290	80	3	2,4
ТС-677.01.102-22				295			2,4
ТС-677.01.102-23				310			2,5
ТС-677.01.102-24				320			2,6
ТС-677.01.102-25				325			2,6
ТС-677.01.102-26				355			2,8
ТС-677.01.102-27				360			2,8
ТС-677.01.102-28				435			3,4
ТС-677.01.102-29				445			3,5
ТС-677.01.102-30				300	200		2,4
ТС-677.01.102-31	110 (11000)	42	М42-8g	345	90		3,7
ТС-677.01.102-32	110 (11000)	42	М42-8g	400	250		4,3
ТС-677.01.102-33	150 (15000)	48	М48-8g	375	100		5,3
ТС-677.01.102-34	150 (15000)	48	М48-8g	400	250		5,7
ТС-677.01.102-35	3,0 (300)	10	М10LH-8g	200	100	1,6	0,1
ТС-677.01.102-36	4,5 (450)	12	М12LH-8g	300	150		0,3
ТС-677.01.102-37	15 (1500)	16	М16LH-8g				0,5
ТС-677.01.102-38	24 (2400)	20	М20LH-8g			2,5	0,7
ТС-677.01.102-39	34 (3400)	24	М24LH-8g		200		1,1
ТС-677.01.102-40	55 (5500)	30	М30LH-8g				1,7
ТС-677.01.102-41	80 (8000)	36	М36LH-8g			3	2,4
ТС-677.01.102-42	110 (11000)	42	М42LH-8g	400	250		4,3
ТС-677.01.102-43	150 (15000)	48	М48LH-8g	400	250		5,7
ТС-677.01.102-44	80 (8000)	36	М36-8g	395	80		3,1
ТС-677.01.102-45	110 (11000)	42	М42-8g	460	90		5,0
ТС-677.01.102-46	150 (15000)	48	М48-8g	540	100		7,7

Муфта сварная для горизонтальных трубопроводов ТС-677.01.110

Обозначение	Допускаемая нагрузка кН (кгс)	d	d?	L*	l*	Масса, кг
ТС-677.01.110СБ	110 (11000)	М42-7Н	М42LH-7H	440	80	13,3
ТС-677.01.110- 01	150 (15000)	М48-7Н	M48LH-7H	440	80	16,7

Бобышка для горизонтальных трубопроводов ТС-677.01.111

Обозначение	В	L	Масса, кг
ТС-677.01.111	80	80	3,2
ТС-677.01.111- 01	90	80	4,0

Полоса для горизонтальных трубопроводов ТС-677.01.112

Обозначение	В*	L	S*	Масса, кг
ТС-677.01.112	56	400	20	3,5
ТС-677.01.112-01	56	400	25	4,4

Подвеска жесткая горизонтальных трубопроводов ТС-677.00.000. Страница 1

Подвеска жесткая горизонтальных трубопроводов ТС-677.00.000. Страница 2
