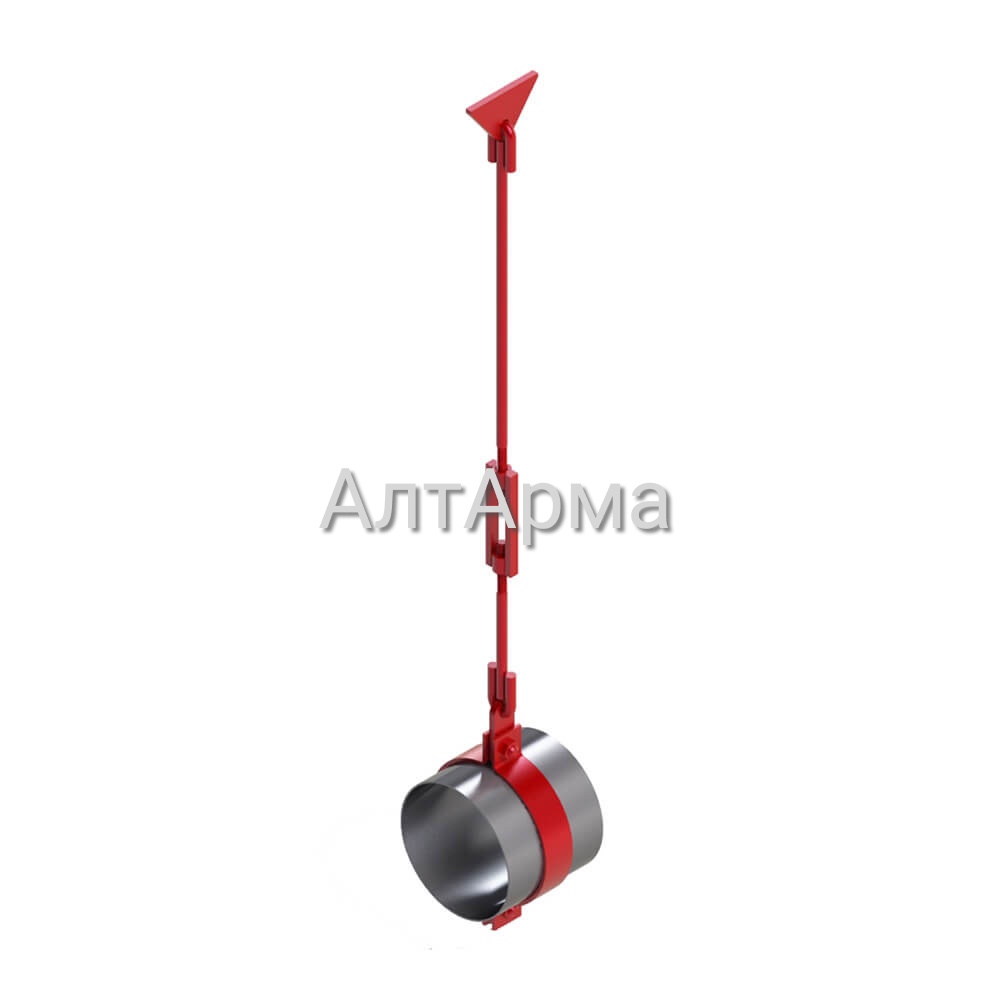

Опора подвесная жесткая Т23

Собственное производство

Сертификат и паспорт качества
на продукцию

Контроль ОТК на всех,
этапах производства

Доставка во все,
регионы России и СНГ

Бесплатная доставка до терминала транспортной компанией

Быстрый расчёт заявок

Специальные цены и скидки на объёмы

Консультация по техническим вопросам

Описание
Техническая документация

Описание

Обозначение	Наружный диаметр, dн	Высота, мм		Масса, кг
Обозначение	Наружный диаметр, dн	min	max	Масса, кг
Т.23.01	89	1150	1230	2,08
Т.23.02		1380	1480	2,23
Т.23.03		1630	1730	2,39
Т.23.04		1880	1980	2,54
Т.23.05		2130	2230	2,7
Т.23.06		2380	2480
Т.23.07		2630	2730	3
Т.23.08	108	1160	1260	2,7
Т.23.09		1410	1510	2,93
Т.23.10		1660	1760	3,15
Т.23.11		1910	2010	3,37
Т.23.12		2160	2260	3,59
Т.23.13		2410	2510	3,81
Т.23.14		2660	2760	4,03
Т.23.15	133	1150	1300	5,36
Т.23.16		1400	1550	5,75
Т.23.17		1650	1800	6,14
Т.23.18		1900	2050	6,55
Т.23.19		2150	2300	6,94
Т.23.20		2400	2550	7,33
Т.23.21		2650	2800	7,72
Т.23.22	159	1160	1310	5,54
Т.23.23		1410	1560	5,93
Т.23.24		1660	1810	6,32
Т.23.25		1910	2060	6,75
Т.23.26		2160	2310	7,12
Т.23.27		2410	2560	7,51
Т.23.28		2660	2810	7,9
Т.23.29	194	1180	1330	5,78
Т.23.30		1420	1580	6,17
Т.23.31		1680	1830	6,56
Т.23.32		1930	2080	6,97
Т.23.33		2180	2330	7,36
Т.23.34		2430	2580	7,75
Т.23.35		2680	2830	8,14
Т.23.36	219	1190	1340	8,96
Т.23.37		1440	1590	9,58
Т.23.38		1690	1840	10,2
Т.23.39		1990	2090	10,82
Т.23.40		2190	2340	11,43
Т.23.41		2440	2590	12,05
Т.23.42		2690	2840	12,67
Т.23.43	273	1240	1390	10,64
Т.23.44		1490	1640	11,26
Т.23.45		1740	1890	11,88
Т.23.46		1990	2140	12,5
Т.23.47		2240	2390	13,11
Т.23.48		2490	2640	13,73
Т.23.49		2740	2890	14,35
Т.23.50	325	1290	1460	17
Т.23.51		1540	1710	17,89
Т.23.52		1790	1960	17,78
Т.23.53		2040	2210	19,66
Т.23.54		2290	2460	20,55
Т.23.55		2540	2710	21,44
Т.23.56		2790	2960	22,97

Техническая документация

Завод АлтАрма изготавливает опоры подвесные (Т23.00), предназначенные для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 89 до 325 мм.

Опора подвесная жесткая горизонтальных трубопроводов Т23. Страница 01

Опора подвесная жесткая горизонтальных трубопроводов Т23. Страница 02

Опора подвесная жесткая горизонтальных трубопроводов Т23. Страница 03

Опора подвесная жесткая горизонтальных трубопроводов Т23. Страница 04

Опора подвесная жесткая горизонтальных трубопроводов Т23. Страница 05

Опора подвесная жесткая горизонтальных трубопроводов Т23. Страница 06

Опора подвесная жесткая горизонтальных трубопроводов Т23. Страница 07

Опора подвесная жесткая горизонтальных трубопроводов Т23. Страница 08

Опора подвесная жесткая горизонтальных трубопроводов Т23. Страница 09

Опора подвесная жесткая горизонтальных трубопроводов Т23. Страница 10

Опора подвесная жесткая горизонтальных трубопроводов Т23. Страница 11

Опора подвесная жесткая горизонтальных трубопроводов Т23. Страница 12

Опора подвесная жесткая горизонтальных трубопроводов Т23. Страница 13
