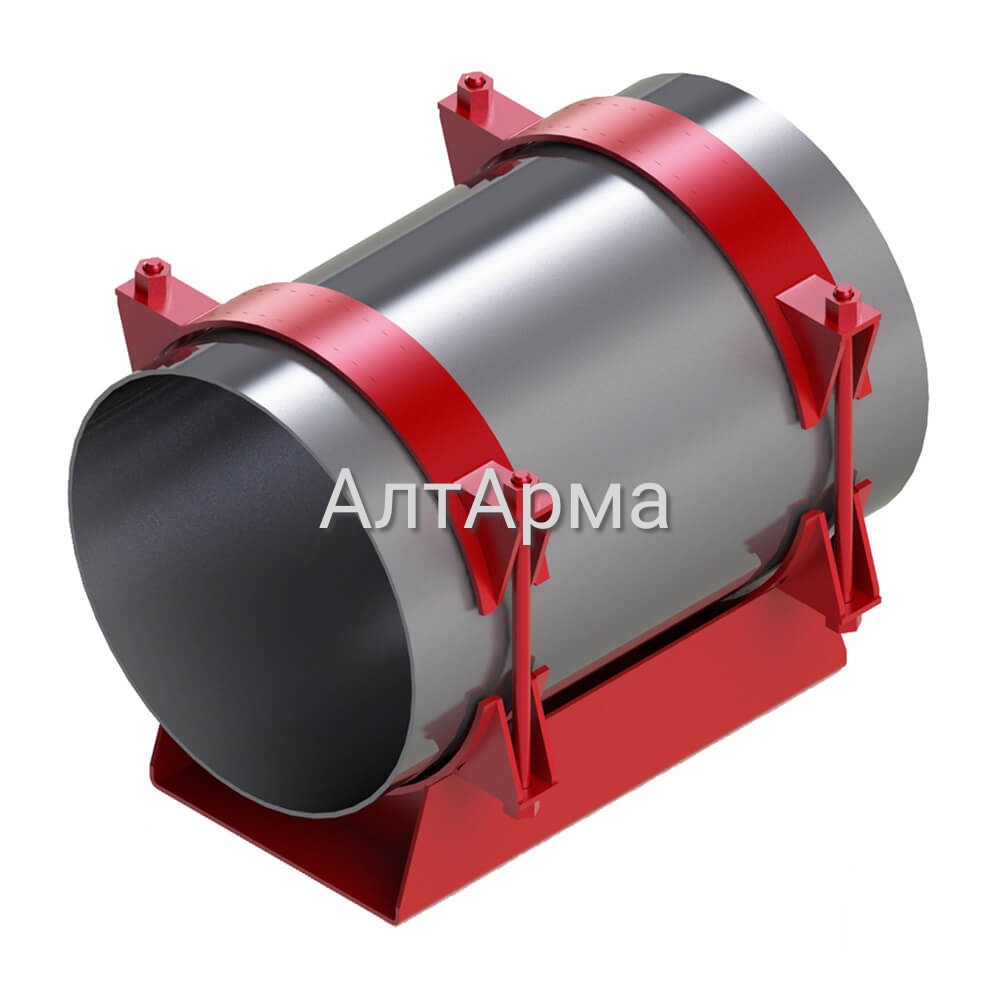

Опора скользящая диэлектрическая Т18

Собственное производство

Сертификат и паспорт качества
на продукцию

Контроль ОТК на всех,
этапах производства

Доставка во все,
регионы России и СНГ

Бесплатная доставка до терминала транспортной компанией

Быстрый расчёт заявок

Специальные цены и скидки на объёмы

Консультация по техническим вопросам

Описание
Техническая документация

Описание

Обозначение	Наружный диаметр, dн	Высота, мм	Масса, кг
Т.18.01	194	100	14,59
Т.18.02		150	17,23
Т.18.03		200	19,77
Т.18.04	219	100	14,71
Т.18.05		150	17,31
Т.18.06		200	19,93
Т.18.07	273	100	16,95
Т.18.08		150	19,83
Т.18.09		200	22,43
Т.18.10	325	100	26
Т.18.11		150	30,19
Т.18.12		200	33,75
Т.18.13	377	100	29,2
Т.18.14		150	33,47
Т.18.15		200	37,69
Т.18.16	377	100	30,77
Т.18.17		150	35,04
Т.18.18		200	39,26
Т.18.19	426	100	33,67
Т.18.20		150	37,96
Т.18.21		200	42,1
Т.18.22	480	100	58,59
Т.18.23		150	66,07
Т.18.24		200	73,65
Т.18.25	530	100	61,42
Т.18.26		150	68,88
Т.18.27		200	76,46
Т.18.28	630	100	62,88
Т.18.29		150	70,36
Т.18.30		200	77,92
Т.18.31	720	100	79,48
Т.18.32		150	88,24
Т.18.33		200	97,12
Т.18.34	820	100	83,34
Т.18.35		150	92,08
Т.18.36		200	100,96
Т.18.37	920	100	123,14
Т.18.38		150	134,76
Т.18.39		200	146,84
Т.18.40	1020	100	130,42
Т.18.41		150	165,28
Т.18.42		200	180,34
Т.18.43	1220	100	169,05
Т.18.44		150	183,71
Т.18.45		200	198,59
Т.18.46	1420	100	193,67
Т.18.47		150	211,91
Т.18.48		200	230,81

Техническая документация

Завод АлтАрма изготавливает опоры скользящие диэлектрические (Т18.00) предназначенные для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 194 до 630 мм. Эти опоры изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог серия 4.903-10 выпуск 5).

Опора скользящая диэлектрическая Т18. Страница 01

Опора скользящая диэлектрическая Т18. Страница 02

Опора скользящая диэлектрическая Т18. Страница 03

Опора скользящая диэлектрическая Т18. Страница 04

Опора скользящая диэлектрическая Т18. Страница 05

Опора скользящая диэлектрическая Т18. Страница 06

Опора скользящая диэлектрическая Т18. Страница 07

Опора скользящая диэлектрическая Т18. Страница 08

Опора скользящая диэлектрическая Т18. Страница 09

Опора скользящая диэлектрическая Т18. Страница 10

Опора скользящая диэлектрическая Т18. Страница 11

Опора скользящая диэлектрическая Т18. Страница 12
