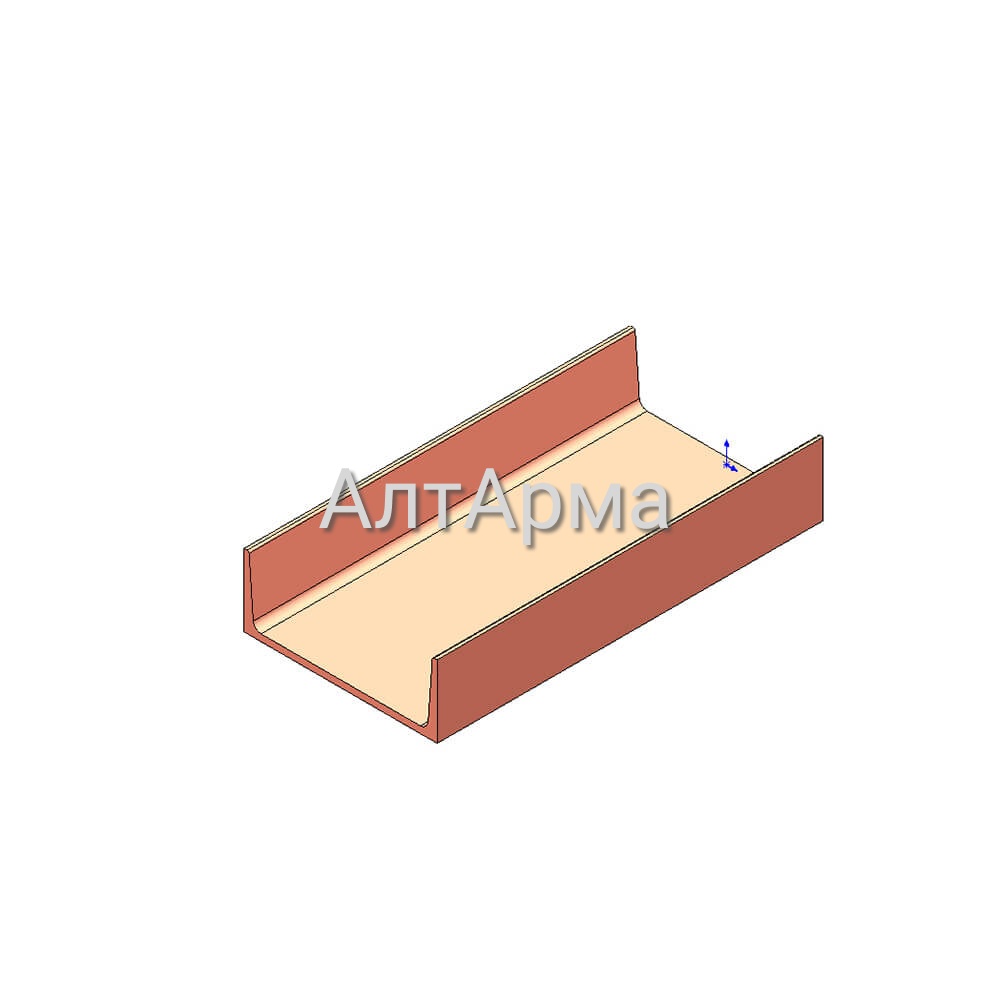

Опора швеллерная приварная. Тип ШП
Собственное производство
Сертификат и паспорт качества
на продукцию
на продукцию
Контроль ОТК на всех,
этапах производства
этапах производства
Доставка во все,
регионы России и СНГ
регионы России и СНГ
Бесплатная доставка до терминала транспортной компанией
Быстрый расчёт заявок
Специальные цены и скидки на объёмы
Консультация по техническим вопросам
Описание
| Обозначение | Исполнение | Длина, мм | № швеллера | Высота до снования трубопровода Н, мм. | Масса, кг. |
|---|---|---|---|---|---|
| 57-ШП-А1 | А1 | 100 | 5 | 17 | 0,5 |
| 57-ШП-А2 | А2 | 200 | 5 | 17 | 1,0 |
| 76-ШП-А1 | А1 | 100 | 5 | 23 | 0,5 |
| 76-ШП-А2 | А2 | 200 | 5 | 23 | 1,0 |
| 89-ШП-А1 | А1 | 100 | 8 | 15 | 0,7 |
| 89-ШП-А2 | А2 | 200 | 8 | 15 | 1,4 |
| 108-ШП-А1 | А1 | 100 | 8 | 22 | 0,7 |
| 108-ШП-А2 | А2 | 200 | 8 | 22 | 1,4 |
| 133-ШП-А1 | А1 | 100 | 10 | 23 | 0,9 |
| 133-ШП-А2 | А2 | 250 | 10 | 23 | 2,1 |
| 159-ШП-А1 | А1 | 100 | 10 | 28 | 0,9 |
| 159-ШП-А2 | А2 | 250 | 10 | 28 | 2,1 |
| 219-ШП-А1 | А1 | 150 | 12 | 34 | 1,6 |
| 219-ШП-А2 | А2 | 250 | 12 | 34 | 2,6 |
| 273-ШП-А1 | А1 | 200 | 12 | 38 | 2,1 |
| 273-ШП-А2 | А2 | 300 | 12 | 38 | 3,1 |
| 325-ШП-А1 | А1 | 200 | 12 | 40 | 2,1 |
| 325-ШП-А2 | А2 | 300 | 12 | 40 | 3,1 |
| 377-ШП-А1 | А1 | 200 | 16 | 46 | 2,8 |
| 377-ШП-А2 | А2 | 300 | 16 | 46 | 4,3 |
| 426-ШП-А1 | А1 | 200 | 16 | 48 | 2,8 |
| 426-ШП-А2 | А2 | 300 | 16 | 48 | 4,3 |
| 530-ШП-А1 | А1 | 250 | 20 | 56 | 4,6 |
| 530-ШП-А2 | А2 | 400 | 20 | 56 | 7,4 |
| 630-ШП-А1 | А1 | 250 | 20 | 60 | 4,6 |
| 630-ШП-А2 | А2 | 400 | 20 | 60 | 7,4 |
| 820-ШП-А1 | А1 | 400 | 30 | 72 | 12,7 |
Техническая документация
Опоры швеллерные приварные (ШП) предназначены для крепления стальных технологических трубопроводов с различным наружным диаметром и различного назначения. Изготавливаются в соответствии с ОСТ 36-146-88 и ТУ-04698606-001-04 «Опоры трубопроводов».
Таблица размеров
