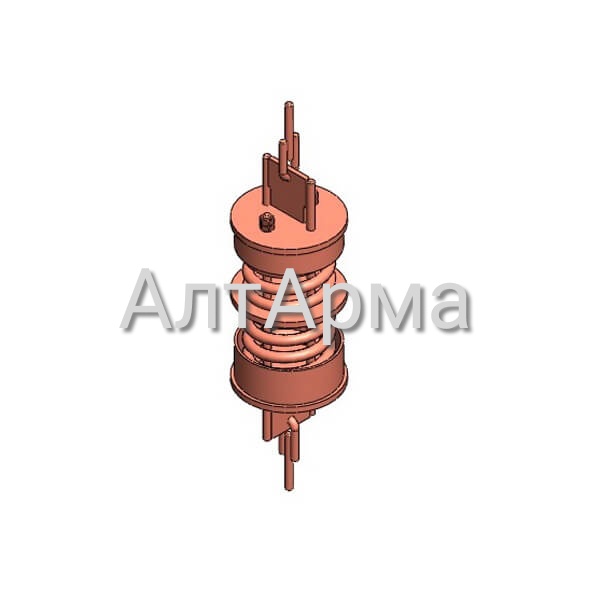

Блок пружинный сдвоенный ОСТ 34-10-744-93
на продукцию
этапах производства
регионы России и СНГ
Описание
| № | Наименование | Допускаемая нагрузка, кН | Высота блока, мм | Масса изделия, кг | |
|---|---|---|---|---|---|
| на блок | на пружину | ||||
| 1 | 01 ОСТ 34-10-744-93 | 4,41 | 1,26 | 650 | 13,5 |
| 2 | 02 ОСТ 34-10-744-93 | 4,41 | 2,73 | 650 | 15,4 |
| 3 | 03 ОСТ 34-10-744-93 | 14,71 | 5,24 | 750 | 28,6 |
| 4 | 04 ОСТ 34-10-744-93 | 14,71 | 8,00 | 750 | 31,6 |
| 5 | 05 ОСТ 34-10-744-93 | 23,53 | 11,67 | 850 | 45,3 |
| 6 | 06 ОСТ 34-10-744-93 | 23,53 | 16,34 | 850 | 49,0 |
| 7 | 07 ОСТ 34-10-744-93 | 33,34 | 19,66 | 900 | 58,1 |
| 8 | 08 ОСТ 34-10-744-93 | 33,34 | 26,34 | 950 | 83,9 |
| 9 | 09 ОСТ 34-10-744-93 | 47,10 | 32,60 | 1 100 | 114,0 |
| 10 | 10 ОСТ 34-10-744-93 | 47,10 | 40,00 | 1 100 | 122,6 |
| 11 | 11 ОСТ 34-10-744-93 | 53,93 | 48,60 | 1 200 | 149,7 |
| 12 | 12 ОСТ 34-10-744-93 | 66,60 | 58,45 | 1 200 | 173,8 |
| 13 | 13 ОСТ 34-10-744-93 | 4,41 | 1,25 | 800 | 15,7 |
| 14 | 14 ОСТ 34-10-744-93 | 4,41 | 2,73 | 800 | 18,1 |
| 15 | 15 ОСТ 34-10-744-93 | 14,71 | 5,24 | 900 | 33,5 |
| 16 | 16 ОСТ 34-10-744-93 | 14,71 | 8,00 | 900 | 37,1 |
| 17 | 17 ОСТ 34-10-744-93 | 23,53 | 11,67 | 1 000 | 52,8 |
| 18 | 18 ОСТ 34-10-744-93 | 23,53 | 16,34 | 1 000 | 57,5 |
| 19 | 19 ОСТ 34-10-744-93 | 33,34 | 19,66 | 1 100 | 73,5 |
| 20 | 20 ОСТ 34-10-744-93 | 33,34 | 26,34 | 1 100 | 97,6 |
| 21 | 21 ОСТ 34-10-744-93 | 47,10 | 32,60 | 1 350 | 138,3 |
| 22 | 22 ОСТ 34-10-744-93 | 47,10 | 40,00 | 1 350 | 149,0 |
| 23 | 23 ОСТ 34-10-744-93 | 53,93 | 48,60 | 1 400 | 178,0 |
| 24 | 24 ОСТ 34-10-744-93 | 66,60 | 58,45 | 1 400 | 205,0 |
Техническая документация
ОСТ 34-10-744-93 распространяется на пружинные сдвоенные блоки для пружинных подвесок трубопроводов АЭС и ТЕС и пылегазовоздухопроводов ТЭС. Блоки предназначены для работы при температуре окружающей среды до плюс 120 градусов Цельсия. Конструкция и размеры блоков пружин при рабочих деформациях должны соответствовать указанным на чертежах и таблицах ОСТ 34-10-744-93.
Пружины должны изготавливаться согласно требованиям ОСТ 108.764.01.
Определение рабочих нагрузок, выбор и расчет затяжки пружин для подвесок следует выполнять по руководящим техническим материалам: «Выбор упругих опор для тепловых и атомных электростанций» РТМ 24.038.12-72.. Остальные технические требования по ТУ 34-42-10380 и по ОСТ 34-10-723.
Пример условного обозначения блока пружинного сдвоенного с допускаемой нагрузкой на пружину 1,26 кН и прогибом пружины 210 мм: блок пружинный сдвоенный 01 ОСТ 34-10-744
Таблица размеров
