Описание

Обозначение подвески Для трубопр. Доп. нагрузка, кгс L L₂ L₃ L₄ l l₁ B B₁ H e d b h k Масса, кг( без учета дет. 2 и 2а)
Исполнения
Дн S (не менее) 1 2 3
Нормальная подвеска
01 ОСТ 34 281-75 108 4 360 424 510 2545 180 35 50 50 120 56 50 12 10 7 6 1,99 1,89 1,47
03 ОСТ 34 281-75 133 4 500 428 610 2650 260 45 70 60 150 76 70 15 12 9 8 4,41 4,11 2,99
05 ОСТ 34 281-75 159 4,5 700 428 610 2650 260 45 70 80 150 76 70 15 12 9 8 4,79 4,49 3,37
07 ОСТ 34 281-75 219 6 1200 428 610 2650 260 45 70 100 150 78 70 15 12 9 8 5,36 5,06 3,94
09 ОСТ 34 281-75 273 6 1500 428 610 2650 200 45 70 120 150 78 70 15 12 9 8 5,18 4,88 3,76
11 ОСТ 34 281-75 273 7 2400 437 615 2655 320 50 90 120 200 100 70 20 14 11 10 9,54 8,34 6,99
13 ОСТ 34 281-75 325 6 1500 428 610 2650 320 45 70 140 150 80 70 15 12 9 8 7,22 6,92 5,8
15 ОСТ 34 281-75 325 8 2400 437 615 2665 350 50 90 140 200 102 70 20 14 11 10 11,41 10,21 8,86
17 ОСТ 34 281-75 377 9 2000 437 615 2665 360 50 90 140 200 102 70 20 14 11 10 11,55 10,35 9
19 ОСТ 34 281-75 377 9 3400 446 670 2735 400 60 90 140 250 106 90 24 15 13 14 17,8 16,6 13,8
21 ОСТ 34 281-75 426 7 2300 437 615 2665 300 50 90 160 200 100 70 20 14 11 10 10,55 9,35 8
23 ОСТ 34 281-75 426 9 4000 452 720 2790 500 80 120 160 300 132 100 30 20 17 14 25,39 23,45 17,45
25 ОСТ 34 281-75 478 7 2400 437 615 2665 300 50 90 200 200 100 70 20 14 11 10 14,78 13,58 12,23
27 ОСТ 34 281-75 478 8 4000 452 720 2790 500 80 120 200 300 132 100 30 20 17 14 29,77 27,83 21,84
29 ОСТ 34 281-75 530 8 2400 437 615 2665 400 50 90 250 200 102 70 20 14 11 10 19,61 18,41 16,06
31 ОСТ 34 281-75 530 8 3400 452 720 2790 500 80 120 250 300 132 100 30 20 17 14 29,77 27,83 21,84

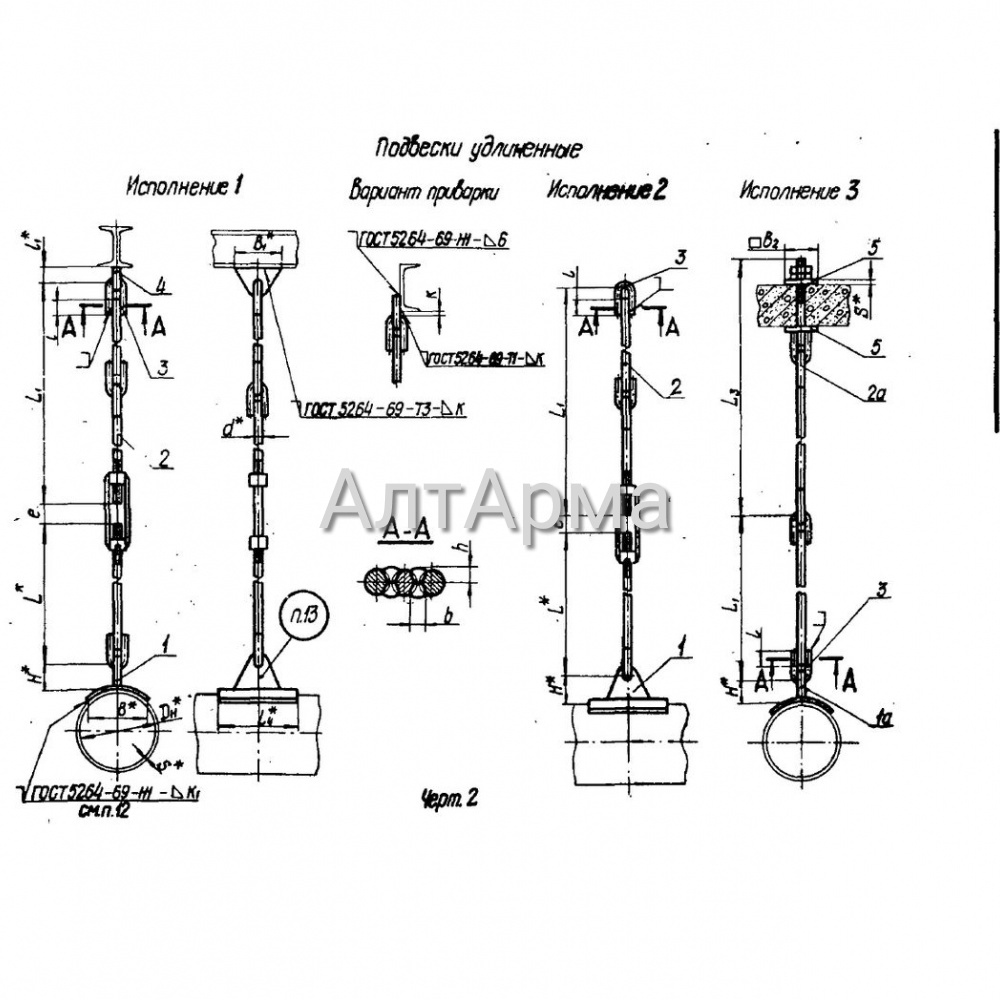

Удлиненная подвеска
02 ОСТ 34 281-75 108 4 360 424 510 2545 180 35 50 50 120 56 50 12 10 7 6 1,99 1,89 1,47
04 ОСТ 34 281-75 133 4 500 428 610 2650 260 45 70 60 150 76 70 15 12 9 8 4,41 4,11 2,99
06 ОСТ 34 281-75 159 4,5 700 428 610 2650 260 45 70 80 150 76 70 15 12 9 8 4,79 4,49 3,37
08 ОСТ 34 281-75 219 6 1200 428 610 2650 260 45 70 100 150 78 70 15 12 9 8 5,36 5,06 3,94
10 ОСТ 34 281-75 273 6 1500 428 610 2650 200 45 70 120 150 78 70 15 12 9 8 5,18 4,88 3,76
12 ОСТ 34 281-75 273 7 2400 437 615 2655 320 50 90 120 200 100 70 20 14 11 10 9,54 8,34 6,99
14 ОСТ 34 281-75 325 6 1500 428 610 2650 320 45 70 140 150 80 70 15 12 9 8 7,22 6,92 5,8
16 ОСТ 34 281-75 325 8 2400 437 615 2665 350 50 90 140 200 102 70 20 14 11 10 11,41 10,21 8,86
18 ОСТ 34 281-75 377 9 2000 437 615 2665 360 50 90 140 200 102 70 20 14 11 10 11,55 10,35 9
20 ОСТ 34 281-75 377 9 3400 446 670 2735 400 60 90 140 250 106 90 24 15 13 14 17,8 16,6 13,8
22 ОСТ 34 281-75 426 7 2300 437 615 2665 300 50 90 160 200 100 70 20 14 11 10 10,55 9,35 8
24 ОСТ 34 281-75 426 9 4000 452 720 2790 500 80 120 160 300 132 100 30 20 17 14 25,39 23,45 17,45
26 ОСТ 34 281-75 478 7 2400 437 615 2665 300 50 90 200 200 100 70 20 14 11 10 14,78 13,58 12,23
28 ОСТ 34 281-75 478 8 4000 452 720 2790 500 80 120 200 300 132 100 30 20 17 14 29,77 27,83 21,84
30 ОСТ 34 281-75 530 8 2400 437 615 2665 400 50 90 250 200 102 70 20 14 11 10 19,61 18,41 16,06
32 ОСТ 34 281-75 530 8 3400 452 720 2790 500 80 120 250 300 132 100 30 20 17 14 29,77 27,83 21,84

Техническая документация

ОСТ 34 281-75. Страница 1
ОСТ 34 281-75. Страница 2
