Фильтры

Описание

Наименование Наружный диаметр Ширина, мм Длина, мм Высота, мм Масса изделия, кг

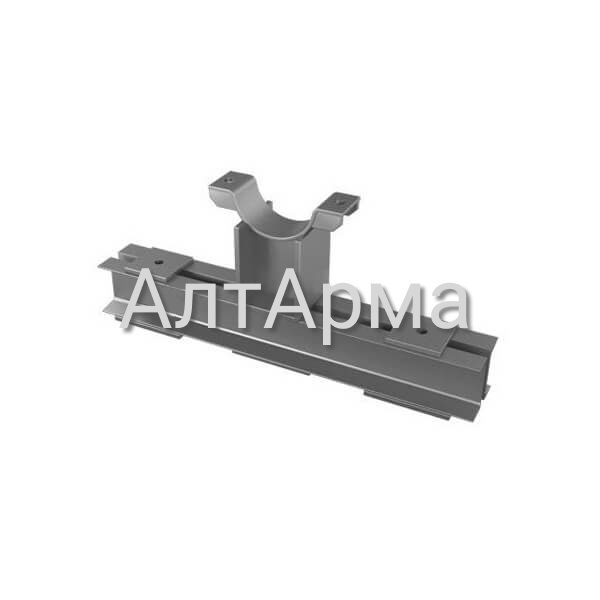

Корпуса на опорной балке для трубопроводов из хромомолибденованадиевых сталей
1 01 ОСТ 24.125.123 159 200 870 317 27,68
2 02 ОСТ 24.125.123 194 200 870 362 29,76
3 03 ОСТ 24.125.123 219 200 870 379 29,89
4 04 ОСТ 24.125.123 245 200 870 392 32,94
5 05 ОСТ 24.125.123 273 200 970 410 35,03
6 06 ОСТ 24.125.123 325 200 970 445 38,55
7 07 ОСТ 24.125.123 377 260 1250 498 64,64
8 08 ОСТ 24.125.123 426 260 1250 539 66,58
9 09 ОСТ 24.125.123 465 260 1250 568 72,78
10 10 ОСТ 24.125.123 530 260 1320 585 84,43
11 11 ОСТ 24.125.123 630 260 1320 652 98,63
12 12 ОСТ 24.125.123 720 300 1520 734 129,07
13 13 ОСТ 24.125.123 920 300 1520 871 134,57
Корпуса на опорной балке для трубопроводов из из углеродистых, кремнемарганцовистых и аустенитных сталей
14 14 ОСТ 24.125.123 159 200 870 296 27,80
15 15 ОСТ 24.125.123 194 200 870 343 29,32
16 16 ОСТ 24.125.123 219 200 870 359 29,42
17 17 ОСТ 24.125.123 245 200 870 372 32,29
18 18 ОСТ 24.125.123 273 200 970 390 34,36
19 19 ОСТ 24.125.123 325 200 970 425 37,70
20 20 ОСТ 24.125.123 377 260 1250 478 63.44
21 21 ОСТ 24.125.123 426 260 1250 519 65,28
22 22 ОСТ 24.125.123 465 260 1250 548 71,38
23 23 ОСТ 24.125.123 530 260 1320 565 82,83
24 24 ОСТ 24.125.123 630 260 1320 632 96,33
25 25 ОСТ 24.125.123 720 300 1520 714 125,87
26 26 ОСТ 24.125.123 820 300 1520 783 131,37

Техническая документация

ОСТ 24.125.123-01 распространяется на корпуса, приваренные к опорной для пружин, предназначенных для трубопроводов ТЭС и АЭС, изготавливаемых по ОСТ 24.125.122, и устанавливает их конструкцию и размеры.

Конструкция и основные размеры корпуса на опорной балке с проушинами должны соответствовать указанным на рисунке и в таблице ОСТ 24.125.123-01.

Пример условного обозначения опорной балки с корпусом исполнения 05:

  • Корпус 05 ОСТ 24.125.123

Корпуса на опорной балке для пружине ОСТ 24.125.123-01. Страница 1
Корпуса на опорной балке для пружине ОСТ 24.125.123-01. Страница 2
Корпуса на опорной балке для пружине ОСТ 24.125.123-01. Страница 3
Корпуса на опорной балке для пружине ОСТ 24.125.123-01. Страница 4
