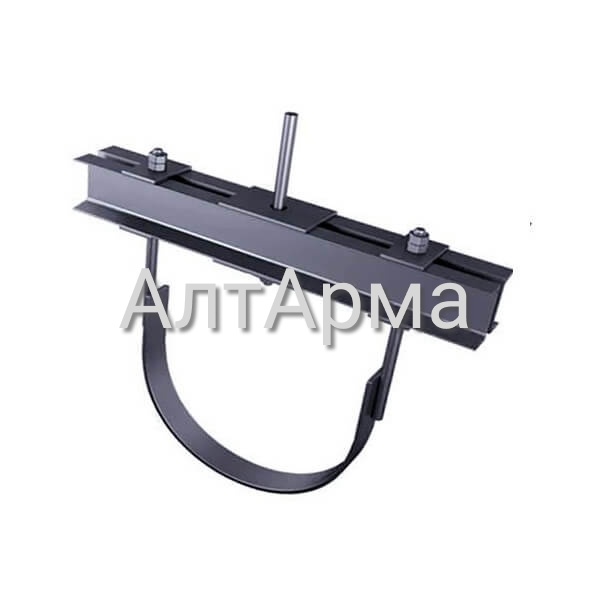

Блок хомутовый с траверсой ОСТ 24.125.116-01
Собственное производство
Сертификат и паспорт качества
на продукцию
на продукцию
Контроль ОТК на всех,
этапах производства
этапах производства
Доставка во все,
регионы России и СНГ
регионы России и СНГ
Бесплатная доставка до терминала транспортной компанией
Быстрый расчёт заявок
Специальные цены и скидки на объёмы
Консультация по техническим вопросам
Описание
| № | Наименование | Наружный диаметр | Допускаемая нагрузка на узел, кН | Длина, мм | Масса изделия, кг |
|---|---|---|---|---|---|
| 1 | 01 ОСТ 24.125.116 | 530 | 78,4 | 700 | 39,24 |
| 2 | 02 ОСТ 24.125.116 | 530 | 107,9 | 700 | 39,18 |
| 3 | 03 ОСТ 24.125.116 | 630 | 78,4 | 800 | 49,48 |
| 4 | 04 ОСТ 24.125.116 | 630 | 107,9 | 800 | 49,40 |
| 5 | 05 ОСТ 24.125.116 | 720 | 78,4 | 900 | 54,16 |
| 6 | 06 ОСТ 24.125.116 | 720 | 107,9 | 900 | 54,08 |
| 7 | 07 ОСТ 24.125.116 | 820 | 78,4 | 1000 | 57,92 |
| 8 | 08 ОСТ 24.125.116 | 820 | 107,9 | 1000 | 57,84 |
| 9 | 09 ОСТ 24.125.116 | 920 | 78,4 | 1100 | 67,72 |
| 10 | 10 ОСТ 24.125.116 | 920 | 107,9 | 1100 | 67,66 |
| 11 | 11 ОСТ 24.125.116 | 1020 | 78,4 | 1200 | 71,76 |
| 12 | 12 ОСТ 24.125.116 | 1020 | 107,9 | 1200 | 71,70 |
| 13 | 13 ОСТ 24.125.116 | 1220 | 78,4 | 1400 | 84,78 |
| 14 | 14 ОСТ 24.125.116 | 1220 | 107,9 | 1400 | 84,70 |
| 15 | 15 ОСТ 24.125.116 | 1420 | 78,4 | 1600 | 110,77 |
| 16 | 16 ОСТ 24.125.116 | 1420 | 107,9 | 1600 | 110,71 |
| 17 | 17 ОСТ 24.125.116 | 1620 | 78,4 | 1800 | 124,43 |
| 18 | 18 ОСТ 24.125.116 | 1620 | 107,9 | 1800 | 124,37 |
Техническая документация
ОСТ 24.125.116-01 распространяется на блоки хомутовые с траверсой для подвесок горизонтальных трубопроводов ТЭС и АЭС из электросварных труб наружным диаметром от 530 до 1620 мм с температурой среды меньшей либо равной 300 градусам Цельсия и устанавливает их конструкцию и размеры.
Конструкция, размеры и материал полухомутов должны соответствовать указанным на рисунке и в таблице ОСТ 24.125.116-01
Пример условного обозначения хомутового блока с траверсой исполнения 05:
- Блок хомутовый с траверсой 05 ОСТ 24.125.116
Таблица размеров
