Описание

Основные размеры сдвоенного пружинного блока на рабочую деформацию 210 мм

Исполнение Сила пружины при рабочей деформации кН (кгс) Допускаемая сила
кН, (кгс)
Ширина, мм Высота, мм Масса, кг
1 01 ОСТ108.275.59-80 1,27 (129) 4,42 (450) 198,00 555,00 10,10
2 02 ОСТ108.275.59-80 2,74 (279) 4,42 (450) 198,00 540,00 11,50
3 03 ОСТ108.275.59-80 5,25 (535) 14,72 (1500) 270,00 645,00 24,30
4 04 ОСТ108.275.59-80 8,01 (816) 14,72 (1500) 270,00 720,00 27,60
5 05 ОСТ108.275.59-80 11,68 (1191) 14,72 (1500) 270,00 690,00 30,90
6 06 ОСТ108.275.59-80 16,35 (1667) 23,54 (2400) 270,00 740,00 35,50
7 07 ОСТ108.275.59-80 19,67 (2006) 23,54 (2400) 270,00 877,00 42,40
8 08 ОСТ108.275.59-80 26,35 (2687) 33,35 (3400) 326,00 855,00 71,10
9 09 ОСТ108.275.59-80 32,61 (3326) 44,14 (4500) 326,00 990,00 95,40
10 10 ОСТ108.275.59-80 40,01 (4081) 53,95 (5500) 326,00 1045,00 105,00
11 11 ОСТ108.275.59-80 48,61 (4956) 78,46 (8000) 354,00 1075,00 123,00
12 12 ОСТ108.275.59-80 58,46 (5961) 78,46 (8000) 396,00 1110,00 160,00

Основные размеры сдвоенного пружинного блока на рабочую деформацию 280 мм

Исполнение Сила пружины при рабочей деформации кН (кгс) Допускаемая сила
кН, (кгс)
Ширина, мм Высота, мм Масса, кг
1 13 ОСТ108.275.59-80 1,27 (129) 4,42 (450) 198 555 42,5
2 14 ОСТ108.275.59-80 2,74 (279) 4,42 (450) 198 540 47,7
3 15 ОСТ108.275.59-80 5,25 (535) 14,72 (1500) 270 645 56,4
4 16 ОСТ108.275.59-80 8,01 (816) 14,72 (1500) 270 720 87,1
5 17 ОСТ108.275.59-80 11,68 (1191) 14,72 (1500) 270 690 116,8
6 18 ОСТ108.275.59-80 16,35 (1667) 23,54 (2400) 270 740 128,3
7 19 ОСТ108.275.59-80 19,67 (2006) 23,54 (2400) 270 877 147,7
8 20 ОСТ108.275.59-80 26,35 (2687) 33,35 (3400) 326 855 187,3

Техническая документация

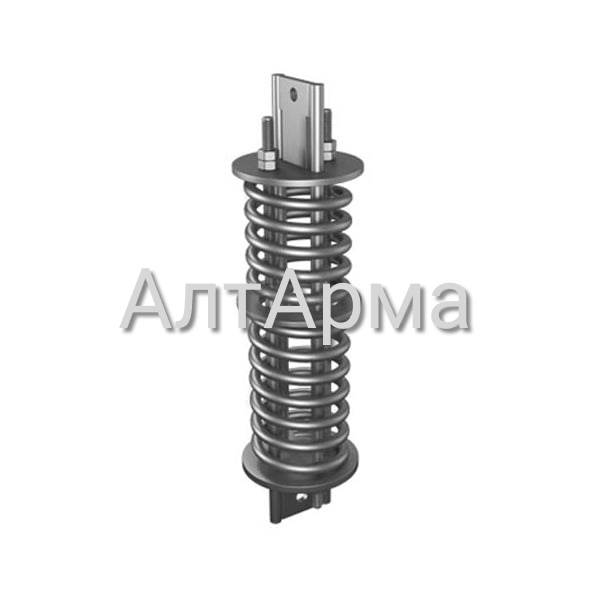

ООО «АлтАрма» изготавливает, блоки пружинные сдвоенные для подвесок трубопроводов ТЭС и АЭС по ОСТ 108.275.59-80. ОСТ 108.275.59-80 распространяется на сдвоенные пружинные блоки для пружинных подвесок трубопроводов.

Отраслевой стандарт устанавливает конструкцию и основные размеры пружинных блоков с силами пружин от 1.26 кН (128кгс) до 58.45 кН (5960кгс) при рабочей деформации 210 и 280 мм.

Силы пружин, размеры и конструкцию, при рабочей деформации сдвоенных пружинных блоков соответствуют указанным в ОСТе 108.275.59-80. Блоки предназначены для работы при температурах окружающей среды от минус 40 градусов Цельсия до плюс 120 градусов Цельсия. Детали, пружинные блоки в целом, сборочные единицы должны изготовляться по конструкторской документации завода АлтАрма. Пружины изготавливаться согласно требованиям ОСТ 108.764.01-80.

Пример условного обозначения сдвоенного пружинного блока для силы 8 кН (816 кгс) при рабочей деформации 210 мм:

Блок пружинный 04 ОСТ 108.275.59—80.

Блоки пружинные сдвоенные для подвесок трубопроводов АЭС и ТЭЦ ОСТ ОСТ 108.275.59-80. Страница 1
Блоки пружинные сдвоенные для подвесок трубопроводов АЭС и ТЭЦ ОСТ ОСТ 108.275.59-80. Страница 2
Блоки пружинные сдвоенные для подвесок трубопроводов АЭС и ТЭЦ ОСТ ОСТ 108.275.59-80. Страница 3
Блоки пружинные сдвоенные для подвесок трубопроводов АЭС и ТЭЦ ОСТ ОСТ 108.275.59-80. Страница 4
Блоки пружинные сдвоенные для подвесок трубопроводов АЭС и ТЭЦ ОСТ ОСТ 108.275.59-80. Страница 5
