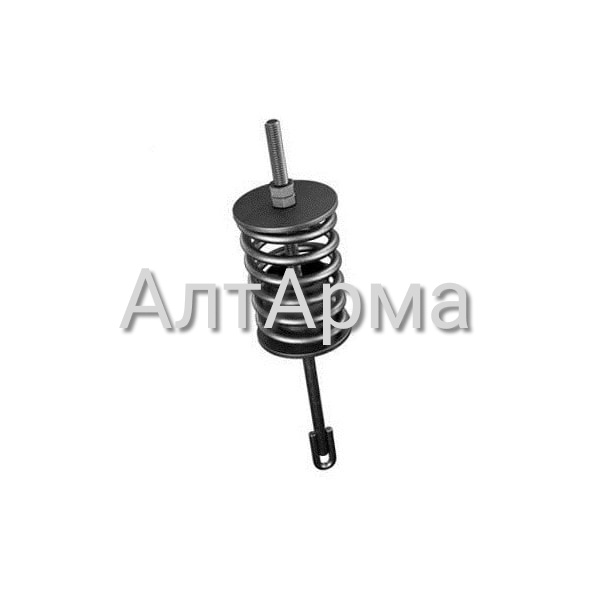

Блок пружинный опорный для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.60-80
на продукцию
этапах производства
регионы России и СНГ
Описание
Основные размеры опорного пружинного блока на рабочую деформацию 70 мм
| № | Исполнение | Сила пружины при рабочей деформации кН (кгс) | Допускаемая сила кН, (кгс) | Диаметр шпильки, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 1 | 01 ОСТ108.275.60-80 | 1,28 (129,0) | 4,43 (450,0) | 12,00 | 600,00 | 5,60 |
| 2 | 02 ОСТ108.275.60-80 | 2,75 (279,0) | 4,43 (450,0) | 12,00 | 600,00 | 6,10 |
| 3 | 03 ОСТ108.275.60-80 | 5,26 (535,0) | 14,73 (1500,0) | 16,00 | 500,00 | 13,50 |
| 4 | 04 ОСТ108.275.60-80 | 8,02 (816,0) | 14,73 (1500,0) | 16,00 | 500,00 | 14,60 |
| 5 | 05 ОСТ108.275.60-80 | 11,69 (1191,0) | 14,73 (1500,0) | 16,00 | 500,00 | 15,80 |
| 6 | 06 ОСТ108.275.60-80 | 16,36 (1667,0) | 23,55 (2400,0) | 20,00 | 600,00 | 18,80 |
| 7 | 07 ОСТ108.275.60-80 | 19,68 (2006,0) | 23,55 (2400,0) | 20,00 | 600,00 | 21,10 |
| 8 | 08 ОСТ108.275.60-80 | 26,36 (2687,0) | 33,36 (3400,0) | 24,00 | 800,00 | 37,80 |
| 9 | 09 ОСТ108.275.60-80 | 32,62 (3326,0) | 44,15 (4500,0) | 27,00 | 800,00 | 47,50 |
| 10 | 10 ОСТ108.275.60-80 | 40,02 (4081,0) | 53,96 (5500,0) | 30,00 | 800,00 | 54,20 |
| 11 | 11 ОСТ108.275.60-80 | 48,62 (4956,0) | 78,47 (8000,0) | 36,00 | 800,00 | 74,80 |
| 12 | 12 ОСТ108.275.60-80 | 58,47 (5961,0) | 78,47 (8000,0) | 36,00 | 1000,00 | 83,00 |
Основные размеры опорного пружинного блока на рабочую деформацию 140 мм
| № | Исполнение | Сила пружины при рабочей деформации кН (кгс) | Допускаемая сила кН, (кгс) | Длина, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 1 | 13 ОСТ108.275.60-80 | 1.28 (129.0) | 4.43 (450.0) | 12.00 | 600.00 | 6,60 |
| 2 | 14 ОСТ108.275.60-80 | 2.75 (279.0) | 4.43 (450.0) | 12.00 | 600.00 | 7,50 |
| 3 | 15 ОСТ108.275.60-80 | 5.26 (535.0) | 14.73 (1500.0) | 16.00 | 500.00 | 16,50 |
| 4 | 16 ОСТ108.275.60-80 | 8.02 (816.0) | 14.73 (1500.0) | 16.00 | 500.00 | 18,30 |
| 5 | 17 ОСТ108.275.60-80 | 11.69 (1191.0) | 14.73 (1500.0) | 16.00 | 500.00 | 20,40 |
| 6 | 18 ОСТ108.275.60-80 | 16.36 (1667.0) | 23.55 (2400.0) | 20.00 | 600.00 | 24,30 |
| 7 | 19 ОСТ108.275.60-80 | 19.68 (2006.0) | 23.55 (2400.0) | 20.00 | 600.00 | 28,50 |
| 8 | 20 ОСТ108.275.60-80 | 26.36 (2687.0) | 33.36 (3400.0) | 24.00 | 800.00 | 46,70 |
| 9 | 21 ОСТ108.275.60-80 | 32.62 (3326.0) | 44.15 (4500.0) | 27.00 | 800.00 | 63,70 |
| 10 | 22 ОСТ108.275.60-80 | 40.02 (4081.0) | 53.96 (5500.0) | 30.00 | 800.00 | 72,70 |
| 11 | 23 ОСТ108.275.60-80 | 48.62 (4956.0) | 78.47 (8000.0) | 36.00 | 800.00 | 96,20 |
| 12 | 24 ОСТ108.275.60-80 | 58.47 (5961.0) | 78.47 (8000.0) | 36.00 | 1000.00 | 106,00 |
Техническая документация
ООО «АлтАрма» изготавливает, блоки пружинные опорные для подвесок трубопроводов ТЭС и АЭС по ОСТ 108.275.60-80. ОСТ 108.275.60-80 распространяется на опорные пружинные блоки для пружинных подвесок трубопроводов.
Стандарт устанавливает конструкцию и основные размеры опорных пружинных блоков с силами пружин от 1.26 к Н (128кгс) до 58.45 к Н (5960кгс ) при рабочей деформации 70 мм и 140 мм. Отраслевой стандарт предусматривает установку опорных пружинных блоков на несущу конструкции и под опорной балкой.
Блоки предназначены для работы при температурах окружающей среды от «-» 40 градусов Цельсия до «+» 120 градусов Цельсия. Допускается замена контр гайки на низкие гайки по ГОСТ 5916-70.
Пример условного обозначения опорного пружинного блока для силы 8 к Н (816 кгс ) при рабочей деформации 70 мм:
- Блок пружинный 04 ОСТ 108.275.60—80.
Таблица размеров
