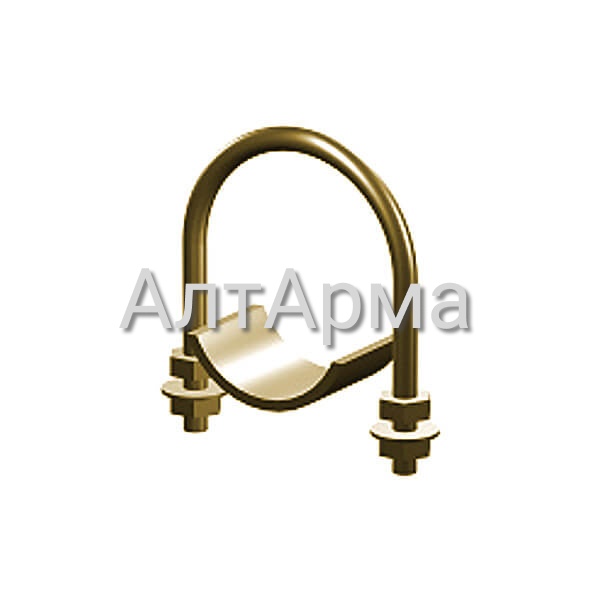

Скользящие неподвижные опоры

Обозначение типоразмера
опоры для трубопроводов
Ду Толщина хомута d, в мм Ширина А, мм Высота, С мм Масса, кг
У, сталь К, сталь Сталь, У Сталь, К
001 002 57 М 10,00 76,00 32,00 0,200 0,300
023 024 57 М 10,00 76,00 32,00 0,230 0,340
003 004 76 М 10,00 94,00 42,00 0,230 0,350
025 026 76 М 10,00 94,00 42,00 0,260 0,410
005 006 89 М 12,00 108,00 48,00 0,350 0,490
027 028 89 М 12,00 108,00 48,00 0,380 0,550
007 008 108 М 12,00 128,00 58,00 0,400 0,570
029 030 108 М 12,00 128,00 58,00 0,460 0,670
009 010 133 М 16,00 156,00 70,00 0,870 1,070
031 032 133 М 16,00 156,00 70,00 0,920 1,170
011 012 159 М 16,00 182,00 84,00 1,000 1,240
033 034 159 М 16,00 182,00 84,00 1,070 1,380
013 014 219 М 20,00 246,00 116,00 2,130 2,540
035 036 219 М 20,00 246,00 116,00 2,270 2,820
015 016 273 М 20,00 300,00 142,00 2,360 2,870
037 038 273 М 20,00 300,00 142,00 2,500 3,150
017 018 325 М 20,00 354,00 168,00 3,320 4,220
039 040 325 М 20,00 354,00 168,00 3,790 5,160
019 020 377 М20 406,00 194,00 3,660 4,660
041 042 377 М20 406,00 194,00 4,130 5,600
021 022 426 М24 460,00 221,00 6,000 7,060
043 044 426 М24 460,00 221,00 7,000 9,660

Техническая документация

Завод АлтАрма производит опоры трубопроводов по стандарту СТО 79814898 132-2009. Стандарт СТО 79814898 132-2009 служит для производства опор скользящих и неподвижных с направляющим хомутом станционных трубопроводов атомных станций (АС) низкого давления с проходами от Ду 50 до Ду 400 и температурой рабочей среды не более 200 градусов Цельсия, отнесенные к группам В и С «Правил устройств и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок» - ПНАЭ Г,7,008, утвержденных Российским Госатомнадзором.

Стандарт СТО 79814898 132-2009 также применяется для станционных трубопроводов АС, на которые распространяются «Правила устройств и безопасной эксплуатации трубопроводов горячей воды и пара для объектов использования атомной энергии» - НП,045, утвержденные Гос¬атомнадзором России, строительные нормы и правила и «Правила устройства и безопасной эксплуатации технологических трубопрово¬дов» - ПБ 03,585, утвержденные Госгортехнадзором России.

Стандарт СТО 79814898 132-2009 использует ссылки на ГОСТ 2.101,68 единой системы конструкторской документации, виды изделий ГОСТ 5264,80 сварка дуговая. Основные типы, сварные соединения, размеры и конструктив¬ные элементы по ГОСТ 14771,76 дуговая сварка в среде защитного газа газе, сварные соединения, основные типы, кон¬структивные размеры и элементы.

В стандарте СТО 79814898 132-2009 применены термины по ГОСТ 2,101 и следующие термины с со¬ответствующими определениями:

Опора Металлоконструкция, служащая для установки и закрепления трубопровода в проектное положение.
Трубопровод Совокупность деталей и сборочных единиц из труб с относящимися к ним элементами, предназначенная для транспортировки рабочей среды от одного оборудования к другому.

Опора трубопровода по стандарту СТО 79814898 132-2009 состоит из:

  • хомута;
  • подушки;
  • прокладки;
  • четырех гаек;
  • двух шайб.

Стоимость опор трубопровода зависит от материала, из которого они изготовлены, это может быть углеродистая сталь, либо коррозионно-стойкая сталь.

Опоры трубопровода скользящие и неподвижные по стандарту СТО 79814898 132-2009 имеют следующие обозначения

  • Опора скользящая с направляющим хомутом для трубопровода с условным проходом DN 200 из углеродистой стали Опора трубопровода 011 СТО 79814898 132-2009 то же, для трубопровода из коррозионно-стойкой стали, Опора трубопровода 012 СТО 79814898 132-2009.
  • Опора неподвижная с хомутом для трубопровода с условным проходом DN 200 из угле¬родистой стали Опора трубопровода 037 СТО 79814898 132-2009 то же, для трубопровода из коррозионно-стойкой стали, Опора трубопровода 038 СТО 79814898 132-2009
