Описание

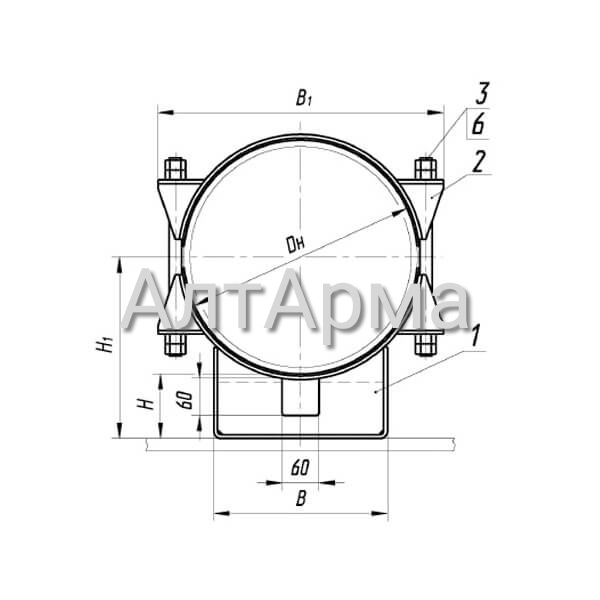

Обозначение Dн, мм Размеры, мм Масса, кг, не более
H H1 B B1
ТПР.06.34(4).00.000 377 100 289 280 460 33,30
ТПР.06.34(4).00.000-01 377 150 339 280 460 36,80
ТПР.06.34(4).00.000-02 377 200 389 280 460 40,40
ТПР.06.34(4).00.000-03 426 100 313 280 505 35,40
ТПР.06.34(4).00.000-04 426 150 363 280 505 39,00
ТПР.06.34(4).00.000-05 426 200 413 280 505 42,50
ТПР.06.34(4).00.000-06 480 100 340 380 570 55,40
ТПР.06.34(4).00.000-07 480 150 390 380 570 60,90
ТПР.06.34(4).00.000-08 480 200 440 380 570 66,70
ТПР.06.34(4).00.000-09 530 100 365 380 615 58,20
ТПР.06.34(4).00.000-10 530 150 415 380 615 63,90
ТПР.06.34(4).00.000-11 530 200 465 380 615 69,60
ТПР.06.34(4).00.000-12 630 100 415 380 715 62,40
ТПР.06.34(4).00.000-13 630 150 465 380 715 68,10
ТПР.06.34(4).00.000-14 630 200 515 380 715 73,80
ТПР.06.34(4).00.000-15 720 100 460 500 815 78,40
ТПР.06.34(4).00.000-16 720 150 510 500 815 85,20
ТПР.06.34(4).00.000-17 720 200 560 500 815 92,20
ТПР.06.34(4).00.000-18 820 100 510 500 920 80,50
ТПР.06.34(4).00.000-19 820 150 560 500 920 87,40
ТПР.06.34(4).00.000-20 820 200 610 500 920 94,20
ТПР.06.34(4).00.000-21 920 100 560 500 1030 112,20
ТПР.06.34(4).00.000-22 920 150 610 500 1030 119,20
ТПР.06.34(4).00.000-23 920 200 660 500 1030 125,40
ТПР.06.34(4).00.000-24 1020 100 610 500 1140 142,60
ТПР.06.34(4).00.000-25 1020 150 660 500 1140 153,50
ТПР.06.34(4).00.000-26 1020 200 710 700 1140 164,30
ТПР.06.34(4).00.000-27 1220 100 668 700 1360 162,60
ТПР.06.34(4).00.000-28 1220 150 718 700 1360 173,50
ТПР.06.34(4).00.000-29 1220 200 768 700 1360 184,40
ТПР.06.34(4).00.000-30 1420 100 810 700 1575 177,00
ТПР.06.34(4).00.000-31 1420 150 860 700 1575 187,90
ТПР.06.34(4).00.000-32 1420 200 910 700 1575 198,80

Техническая документация

Техническая характеристика

  1. Опора скользящая предназначена для крепления труб из углеродистой и низколегированной стали при строительстве технологических трубопроводов с наружным диаметром от 377 до 1420 мм, транспортирующих вещества с температурой от минус  35 до 300 градусов и номинальным давлением PN до 25МПа при температуре окружающей среды до минус 70 градусов.
  2. Перемещение вдоль оси трубы не более 260 мм.

Технические требования

  • Размеры для справок.
  •  Покрытие: грунтовка АК-070 ГОСТ 25718-83 в один слой;  эмаль ХВ-16 ТУ 6-10-1301-83 в два слоя.
    Допускаются другие виды антикоррозионного покрытия согласно проекту.
  • Маркировать любым способом, обеспечивающим сохранность маркировки на весь срок эксплуатации, шрифтом не менее 5: товарный знак завода-изготовителя и обозначение по чертежу.
ТПР.06.34(4).00.000. Страница 1
