Описание

Обозначение подвесок Рис. L L0 Допускаемая нагрузка, кН (кгс) A H l d Масса, кг
Л8-522.000 1 Lx+125 Lx+25 14; 16; 18 1,0 (100) 52 62 25 6 0,36
Л8-522.000-01 1 Lx+125 Lx+25 14; 16; 18 1,0 (100) 52 62 25 6 0,36
Л8-522.000-02 1 Lx+130 Lx+25 25; 28 1,0 (100) 64 68 25 6 0,40
Л8-522.000-03 1 Lx+130 Lx+25 25; 28 1,0 (100) 64 68 25 6 0,40
Л8-522.000-04 1 Lx+185 Lx+35 32 2,0 (200) 70 114 28 8 0,56
Л8-522.000-05 1 Lx+185 Lx+35 32 2,0 (200) 70 114 28 8 0,56
Л8-522.000-06 1 Lx+185 Lx+35 38 2,0 (200) 76 114 28 8 0,58
Л8-522.000-07 1 Lx+185 Lx+35 38 2,0 (200) 76 114 28 8 0,58
Л8-522.000-08 1 Lx+190 Lx+35 45 2,0 (200) 84 118 28 8 0,64
Л8-522.000-09 1 Lx+190 Lx+35 45 2,0 (200) 84 118 28 8 0,64
Л8-522.000-10 1 Lx+195 Lx+35 57 2,0 (200) 96 124 28 10 1,10
Л8-522.000-11 1 Lx+195 Lx+35 57 2,0 (200) 96 124 28 10 1,10
Л8-522.000-12 2 Lx+165 Lx+35 32 3,0 (300) 300 96 28 8 1,68
Л8-522.000-13 2 Lx+165 Lx+35 32 3,0 (300) 300 96 28 8 1,68
Л8-522.000-14 2 Lx+165 Lx+35 38 3,0 (300) 310 96 28 8 1,76
Л8-522.000-15 2 Lx+165 Lx+35 38 3,0 (300) 310 96 28 8 1,76
Л8-522.000-16 2 Lx+165 Lx+35 45 3,0 (300) 320 96 28 8 1,88
Л8-522.000-17 2 Lx+165 Lx+35 45 3,0 (300) 320 96 28 8 1,88
Л8-522.000-18 2 Lx+165 Lx+35 57 3,0 (300) 340 96 28 8 2,05
Л8-522.000-19 2 Lx+165 Lx+35 57 3,0 (300) 340 96 28 8 2,05

Техническая документация

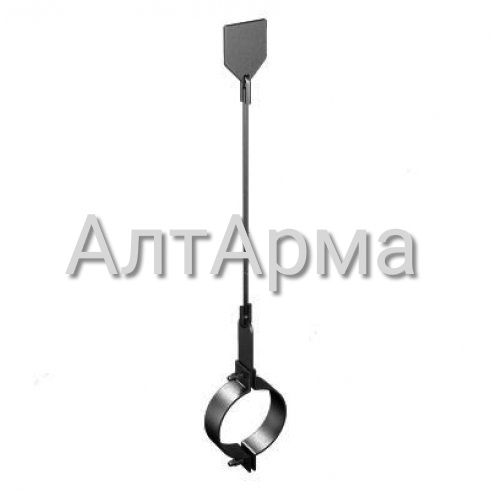

Подвески жесткие предназначены для трубопроводов ТЭС и АЭС с параметрами среды:

Р у<4,0МПа (40 кгс/см 2) и tраб<425?С.

Подвески применяются для объектов, строящихся в районах с расчетной температурой наружного воздуха не ниже минус 30?С.

Для районов с температурой наружного воздуха ниже минус 30?С применять материал, указанный в приложении.

Пример условного обозначения жесткой подвески для горизонтального трубопровода Дн 32мм из углеродистой стали:

ПОДВЕСКА - 32 - Л8 - 522.000 - 04

Серьга Л8-522.001

Обозначение серьги Для тяг d A H R j b S d Масса, кг
Л8-522.001 6 36 56 10 10 20 6 8 0,05
Л8-522.001-01 8 76 110 18 15 36 8 12 0,2
Л8-522.001-02 10 76 110 18 18 36 8 12 0,2

Ушко Л8-522.002

Обозначение ушко d b R j Длина Масса, кг
Л8-522.002 6 8 4 30 80 0,02
Л8-522.002-01 8 10 5 35 98 0,04
Л8-522.002-02 10 13 6,5 35 106 0,07

Проушина Л8-522.003

Обозначение проушины Для тяг d H S Масса, кг
Л8-522.003 6 37 6 0,08
Л8-522.003-01 8, 10 35 8 0,1
Подвески жесткие Л8-522.000. Страница 1
Подвески жесткие Л8-522.000. Страница 2
Подвески жесткие Л8-522.000. Страница 3
Подвески жесткие Л8-522.000. Страница 4
Подвески жесткие Л8-522.000. Страница 5
Подвески жесткие Л8-522.000. Страница 6
Подвески жесткие Л8-522.000. Страница 7
