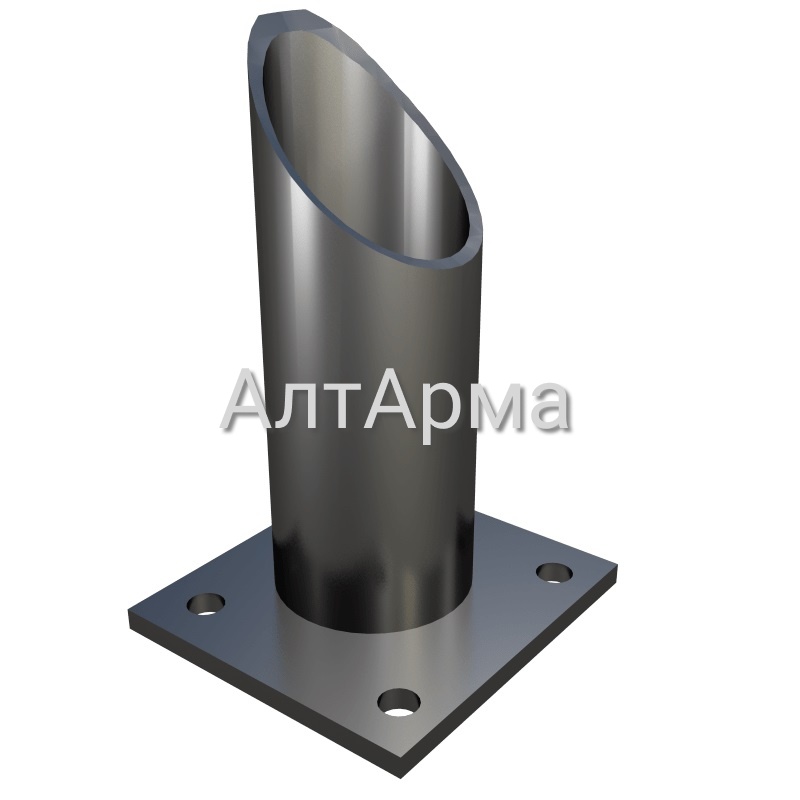

Опора трубчатая крутоизогнутых отводов Л8-200.000

Собственное производство

Сертификат и паспорт качества
на продукцию

Контроль ОТК на всех,
этапах производства

Доставка во все,
регионы России и СНГ

Бесплатная доставка до терминала транспортной компанией

Быстрый расчёт заявок

Специальные цены и скидки на объёмы

Консультация по техническим вопросам

Описание

Обозначение опоры	Dн	Допускаемая вертикальная нагрузка, кгс)	Допускаемое осевое усилие Px при поперечном усилии Pz, кН (кгс)		R	dн	H	H1	h	B	S	K*	K1*	Масса, кг
Обозначение опоры	Dн	Допускаемая вертикальная нагрузка, кгс)	Pz =" Px	Pz = "0,5Px	R	dн	H	H1	h	B	S	K*	K1*	Масса, кг
Л8-200.000	57	100	200	250	75	57	128	178	100	70	4	4	4	0,80
Л8-200.000-01	76	150	200	250	105	57	138	183	100	70	4	4	4	0,90
Л8-200.000-02	89	200	200	250	120	57	144	188	100	70	4	4	4	1,00
Л8-200.000-03	108	300	300	400	150	76	154	188	100	100	4	4	4	1,40
Л8-200.000-04	133	400	400	480	190	89	167	246	100	100	4	4	4	1,70
Л8-200.000-05	159	500	700	950	225	133	1180	315	100	140	4	4	4	3,40
Л8-200.000-06	219	1100	1150	1500	300	159	210	345	100	170	6	6	5	6,00
Л8-200.000-07	219	1100	950	1200	300	159	260	395	150	170	6	6	5	7,00
Л8-200.000-08	273	1900	1000	1350	375	159	236	365	100	170	6	6	5	6,20
Л8-200.000-09	273	1900	850	1100	375	159	286	415	150	170	6	6	5	7,20
Л8-200.000-10	325	2500	2400	3100	450	219	262	447	100	250	6	6	6	14,90
Л8-200.000-11	325	2500	2000	2600	450	219	312	497	150	250	6	6	6	16,70
Л8-200.000-12	377	3000	3200	4200	525	273	288	530	100	300	6	8	6	20,60
Л8-200.000-13	377	3000	2800	3600	525	273	338	580	150	300	6	8	6	22,90
Л8-200.000-14	426	3600	4000	5500	600	325	313	605	100	350	8	8	6	32,70
Л8-200.000-15	426	3600	3400	4800	600	325	363	655	150	350	8	8	6	36,40
Л8-200.000-16	530	4500	7800	10300	500	377	365	512	100	400	8	8	9	39,00
Л8-200.000-17	530	4500	6800	9100	500	377	415	562	150	400	8	8	9	43,60

Обозначение стойки	Dн	dн*	H	S*	Масса, кг
Л8-200.001	57	57	174	3,0	0,60
Л8-200.001-01	76	57	179	3,0	0,70
Л8-200.001-02	89	57	184	3,0	0,70
Л8-200.001-03	108	76	184	3,0	1,10
Л8-200.001-04	133	89	242	3,5	1,40
Л8-200.001-05	159	133	310	4,0	2,80
Л8-200.001-06	219	159	339	5,0	4,60
Л8-200.001-07	219	159	389	5,0	5,60
Л8-200.001-08	273	159	359	5,0	4,80
Л8-200.001-09	273	159	409	5,0	5,80
Л8-200.001-10	325	219	441	7,0	12,00
Л8-200.001-11	325	219	491	7,0	13,80
Л8-200.001-12	377	273	524	8,0	16,40
Л8-200.001-13	377	273	574	8,0	18,70
Л8-200.001-14	426	325	597	8,0	25,00
Л8-200.001-15	426	325	647	8,0	28,00
Л8-200.001-16	530	377	504	9,0	29,00
Л8-200.001-17	530	377	554	9,0	33,60

Обозначение основания	B	S*	Масса, кг
Л8-200.002	70	4	0,15
Л8-200.002-01	140	4	0,62
Л8-200.002-02	170	6	1,36
Л8-200.002-03	250	6	2,94
Л8-200.002-04	350	8	7,70
